Lưu lượng là gì? Cách tính và phương pháp đo thực tế

Lưu lượng là gì? Đây là đại lượng vật lý phản ánh lượng vật chất di chuyển qua một mặt cắt xác định trong một đơn vị thời gian. Việc kiểm soát lưu lượng trong các hệ thống công nghiệp đóng vai trò "xương sống", quyết định trực tiếp đến hiệu suất vận hành, khả năng tiết kiệm năng lượng và tính an toàn của toàn bộ hệ thống.

Lưu lượng (tiếng Anh: Flow Rate) là thuật ngữ biểu thị lượng vật chất (thể tích, khối lượng hoặc số lượng) đi qua một vị trí hoặc tiết diện xác định trong một đơn vị thời gian nhất định.

1. Khái niệm lưu lượng dòng chảy (Flow Rate)

Trong kỹ thuật chất lưu, lưu lượng không chỉ là một chỉ số vật lý đơn thuần mà còn có vai trò vô cùng quan trọng. Nó phản ánh động lực học của môi chất (lỏng, khí, hơi) khi di chuyển trong lòng dẫn. Lưu lượng chính là biến số quyết định việc lựa chọn kích thước đường ống (Bore size), công suất máy bơm và thiết kế các điểm thắt nút kiểm soát.

2. Các loại lưu lượng phổ biến trong kỹ thuật và đời sống

Để xây dựng một hệ thống đo lường hiệu quả, việc phân loại lưu lượng dựa trên môi chất và mục đích sử dụng là yêu cầu bắt buộc:

• Lưu lượng thể tích (Q): Phổ biến nhất trong đo lường nước và chất lỏng sạch. Đơn vị thường dùng là m^3/h hoặc L/min.
• Lưu lượng khối lượng (m): Quan trọng trong các phản ứng hóa học hoặc hệ thống hơi (Steam), nơi mật độ () của môi chất thay đổi mạnh theo nhiệt độ và áp suất.
• Phân loại theo môi chất:
• Lưu lượng nước: Ứng dụng trong thủy lợi, xử lý nước thải và cấp nước tòa nhà.
• Lưu lượng khí nén & hơi: Sử dụng trong lò hơi, hệ thống HVAC và sản xuất công nghiệp.
• Lưu lượng gió: Đo lường vận tốc khí tươi và khí thải trong thông gió.
• Ngoài các loại lưu lượng trên, thuật ngữ lưu lượng là gì còn bao gồm lưu lượng giao thông (số phương tiện/giờ) và lưu lượng dữ liệu (Byte, KB, MB, GB truyền tải qua mạng viễn thông).

Hiểu rõ các loại lưu lượng này là tiền đề để chuyển sang bước giám sát trạng thái vận hành tức thời và tổng thể.

3. Phân biệt lưu lượng tức thời và lưu lượng trung bình

Sự nhầm lẫn giữa hai đại lượng này có thể dẫn đến sai số nghiêm trọng trong tính toán chi phí và điều khiển tự động:

• Lưu lượng tức thời: Là giá trị tại một thời điểm cụ thể, thường được ký hiệu là Q_i. Đây là thông số quan trọng để hệ thống điều khiển (như PLC) thực hiện các lệnh đóng/ngắt van hoặc điều chỉnh tần số biến tần máy bơm.
• Lưu lượng trung bình: Là giá trị tổng lượng vật chất chia cho tổng thời gian đo trong một khoảng xác định. Đây là căn cứ pháp lý để lập hóa đơn thanh toán hoặc đánh giá hiệu suất tổng thể của dây chuyền sản xuất.

4. Tổng hợp công thức tính lưu lượng chi tiết

Mỗi bài toán kỹ thuật đòi hỏi một công cụ định lượng riêng. Dưới đây là các công thức cốt lõi để bạn biết công thức tính lưu lượng là gì được trích xuất từ các nguồn tài liệu kỹ thuật chuẩn:

• Công thức cơ bản: Q =V/t (Thể tích / Thời gian).
• Công thức theo tiết diện: Q = v x A (Trong đó v là vận tốc, A là diện tích tiết diện ngang).
• Công thức vi phân: Q = dV/dt  (Biểu thị giới hạn lưu lượng tại một thời điểm cực nhỏ).
• Lưu lượng khối lượng: m = x Q (Trong đó rho là khối lượng riêng của môi chất).
• Lưu lượng khí nén: Q = P2 - P1P0 x VT (Dựa trên chênh lệch áp suất P trong bình chứa sau thời gian T).
• Lưu lượng gió (HVAC): Q = TgN (Trong đó Tg là tổng lượng không khí cần dùng cho không gian, N là số thiết bị đầu cuối).
• Lưu lượng qua lỗ thủng: Q = CdA x 2gh (Với C là hệ số lưu lượng/hình dạng, h là cột áp chất lỏng, A là diện tích lỗ; Cd hoặc μ là hệ số lưu lượng ≈ 0,6–0,65 cho lỗ mỏng). Lưu ý: Các biến số cần đồng nhất đơn vị chuẩn SI để đảm bảo tính chính xác.
• Lưu lượng qua van: Q = CvP/SG ( P là chênh áp qua van).

Ví dụ thực tế: Tính vận tốc dòng chảy khi biết lưu lượng Q = 40 cm^3/s và đường kính ống D = 2 cm.

• Bán kính r = 1 cm => A = x r^2 = cm^2.
• Vận tốc v = Q/A = 40 / = 40 cm/s.

5. Mối quan hệ giữa vận tốc, tiết diện và lưu lượng là gì?

Trong một hệ thống đường ống kín, nguyên lý bảo toàn khối lượng khẳng định rằng lưu lượng Q là hằng số. Do đó, khi ta thay đổi tiết diện ống A, vận tốc v phải thay đổi tương ứng theo tỷ lệ nghịch.

Hiệu ứng Venturi là minh chứng điển hình: Khi dòng chảy đi qua điểm thắt (tiết diện giảm), vận tốc sẽ tăng đột ngột, kéo theo sự sụt giảm áp suất tĩnh. Đây chính là nguyên lý nền tảng để chế tạo các thiết bị đo lưu lượng kiểu chênh áp (Differential Pressure).

6. Đơn vị đo lưu lượng là gì và hướng dẫn quy đổi

Tính đồng nhất đơn vị là yếu tố sống còn để tránh sai số hệ thống trong thiết kế kỹ thuật.

Lưu ý: Đơn vị Nm^3/h (Normal Cubic Meter per hour) dùng để chỉ lưu lượng khí ở điều kiện chuẩn (0 độ C, 1 atm).

7. Những yếu tố ảnh hưởng đến lưu lượng dòng chảy

Những yếu tố ảnh hưởng đến lưu lượng là gì? Lưu lượng thực tế luôn thấp hơn lý thuyết do các tác nhân ngoại vi:

• Chênh lệch áp suất (P): Động lực chính thúc đẩy dòng chảy.
• Độ nhớt (): Lực cản nội tại; độ nhớt càng cao, lưu lượng càng giảm.
• Nhiệt độ (T): Thay đổi thể tích khí và mật độ chất lỏng.
• Đặc điểm đường ống: Độ nhám bề mặt, chiều dài và các phụ kiện (co, tê) gây ra tổn thất áp năng (Head Loss). Đây là thông số quyết định trực tiếp đến việc lựa chọn cột áp máy bơm.

8. Đặc trưng của lưu lượng trong đường ống kín

Trong kiến trúc hệ thống, đường ống kín giúp duy trì áp suất ổn định. Lưu lượng trong ống được định danh qua đường kính định danh (DN) và vận tốc kinh tế (thường 1.5 - 2.5 m/s với nước). Các thông số m^3/h ghi trên máy bơm chỉ là lưu lượng thiết kế tại điểm hiệu suất cao nhất (BEP); lưu lượng thực tế sẽ phụ thuộc vào trở lực của toàn tuyến ống.

9. Dòng chảy tầng (Laminar) và Dòng chảy rối (Turbulent)

Chế độ dòng chảy ảnh hưởng trực tiếp đến độ chính xác của cảm biến:

Xác định chỉ số Reynolds (Re) giúp kỹ sư biết khi nào dòng chảy chuyển sang chế độ rối, từ đó bố trí đoạn ống thẳng (Straight run) phù hợp để ổn định dòng trước khi đo.

10. Các phương pháp đo lưu lượng là gì?

Các phương pháp đo lưu lượng là gì?

1. Chênh áp (Differential Pressure): Dùng tấm chắn (Orifice) hoặc ống Venturi để đo sự sụt áp.
2. Chiếm chỗ (Positive Displacement): Đo trực tiếp từng đơn vị thể tích thông qua các ngăn chứa cơ học (như bánh răng), cực kỳ chính xác với chất lỏng độ nhớt cao.
3. Turbine: Dòng chảy làm quay cánh quạt; tốc độ quay tỷ lệ thuận với Q.

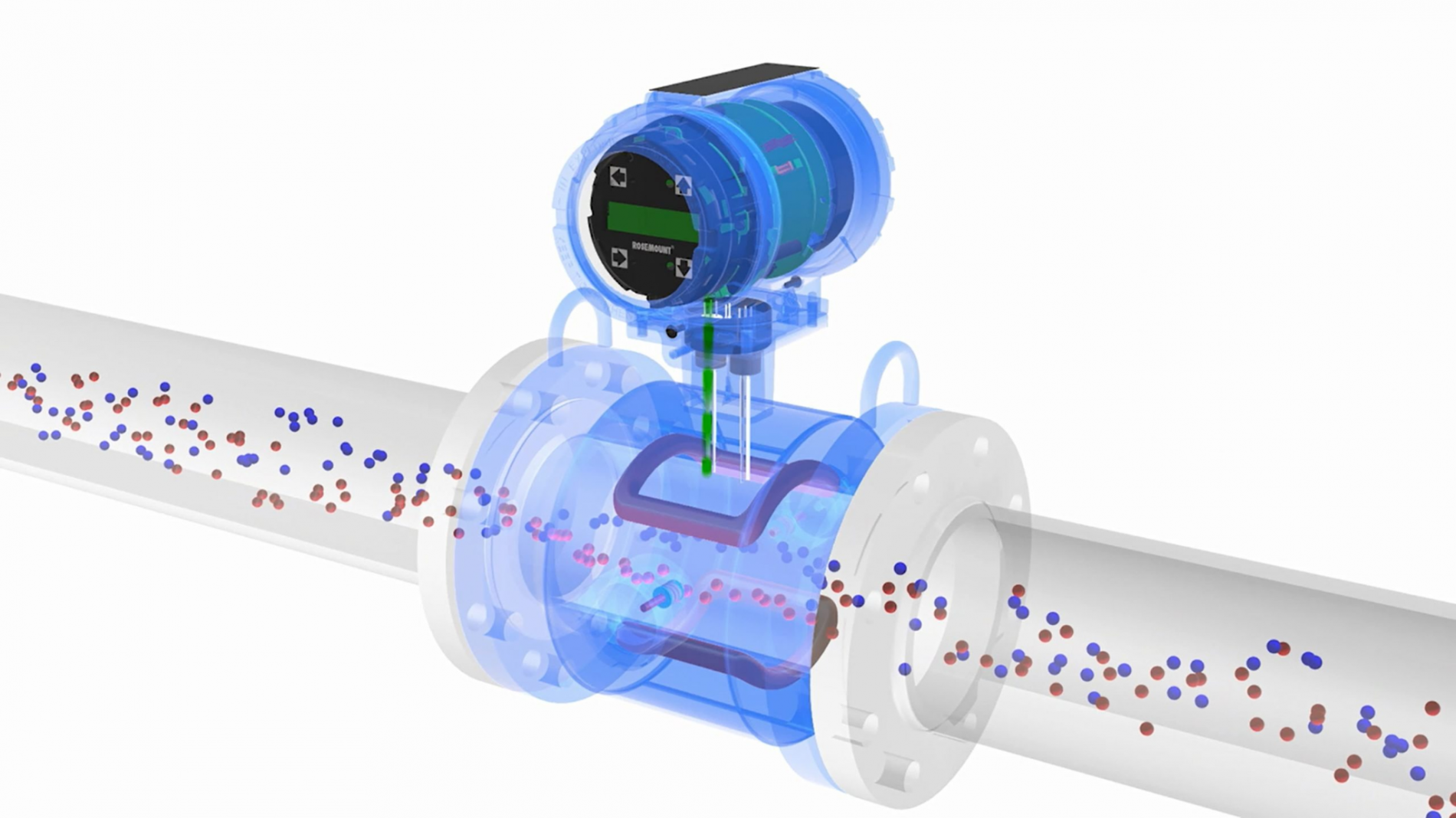

4. Điện từ (Faraday): Ứng dụng định luật cảm ứng điện từ cho chất lỏng dẫn điện. Yêu cầu ống phải đầy nước (Full pipe).
5. Vortex (Xoáy): Đo tần số xoáy hình thành sau một thanh cản.
6. Siêu âm (Ultrasonic): Sử dụng sóng âm Doppler hoặc Transit-time (Thời gian truyền). Ưu điểm lắp ngoài ống (Clamp-on).
7. Coriolis: Đo trực tiếp lưu lượng khối lượng dựa trên lực quán tính. Đây là phương pháp độc lập với mật độ và độ nhớt, cho độ chính xác cao nhất.
8. Ống Pitot: Biến đổi động năng dòng chảy tại một điểm thành điện năng hoặc chênh áp để định lượng.

11. Bảng so sánh các công nghệ đo lưu lượng

12. Cách lựa chọn thiết bị đo lưu lượng là gì & Checklist

Việc lựa chọn thiết bị đo là quá trình cân bằng giữa kỹ thuật và kinh tế (CAPEX vs OPEX). Một kiến trúc sư hệ thống sẽ ưu tiên độ lặp lại và tính ổn định lâu dài hơn là giá thành rẻ.

Checklist lựa chọn nhanh thiết bị đo lưu lượng là gì:

• [ ] Xác định trạng thái lưu chất (Lỏng, khí, hơi hay hỗn hợp?).
• [ ] Kiểm tra độ dẫn điện của lưu chất (Yêu cầu > 5 S/cm cho cảm biến điện từ).
• [ ] Xác định dải lưu lượng (Min/Max flow) để chọn kích thước (Turndown ratio).
• [ ] Kiểm tra áp suất và nhiệt độ vận hành tối đa.
• [ ] Đánh giá không gian lắp đặt (Có đủ đoạn ống thẳng tối thiểu 10D-5D không?).
• [ ] Xác định sai số cho phép (Đo thương vụ hay đo giám sát?).

13. Sai số đo lưu lượng và quy trình hiệu chuẩn

Mọi thiết bị đo đều có sai số hệ thống và sai số ngẫu nhiên. Nguyên nhân chủ yếu đến từ việc lắp đặt sai vị trí (gần co ống gây xoáy), sự lão hóa của cảm biến hoặc lắng cặn bề mặt điện cực. Quy trình hiệu chuẩn (Calibration) định kỳ là bắt buộc để đảm bảo dữ liệu đo lường luôn trung thực, giúp tối ưu hóa giá trị kinh tế cho doanh nghiệp.

14. Ứng dụng của đo lưu lượng trong thực tế

• Môi trường: Giám sát phát thải nước thải đầu ra theo quy định nhà nước.
• Năng lượng: Quản lý tiêu thụ khí nén và hơi nóng để giảm dấu chân Carbon.
• Y tế: Đo cung lượng tim trong hồi sức cấp cứu hoặc điều tiết khí thở trong máy trợ thở.
• Sản xuất: Đảm bảo tỷ lệ pha trộn hóa chất/thực phẩm chính xác tuyệt đối theo công thức (Batching).

15. Câu hỏi thường gặp (FAQ)

1. Lưu lượng và vận tốc khác nhau thế nào? Vận tốc (m/s) chỉ tốc độ di chuyển nhanh hay chậm, lưu lượng (m^3/h) chỉ tổng lượng vật chất đi qua tiết diện. Hai đại lượng này liên hệ qua diện tích ống A.
2. Làm sao để đo lưu lượng nước tại nhà? Sử dụng đồng hồ nước cơ học hoặc điện tử lắp tại đầu nguồn, đọc chỉ số thể tích tích lũy theo thời gian.
3. Tại sao đồng hồ điện từ không đo được dầu? Vì dầu là môi chất cách điện. Cảm biến điện từ cần dòng lưu chất có độ dẫn điện để tạo ra điện áp theo định luật Faraday.
4. Đường kính ống tăng gấp đôi thì lưu lượng thay đổi thế nào (vận tốc không đổi)? Diện tích tiết diện A = x (D/2)^2. Khi D tăng 2 lần, diện tích A tăng gấp 4 lần (2^2=4). Do đó, lưu lượng Q sẽ tăng gấp 4 lần.

Sau khi nắm rõ bản chất lưu lượng là gì, công thức tính toán và các phương pháp đo lường, bước quan trọng tiếp theo chính là kiểm soát và điều tiết lưu lượng một cách chính xác trong hệ thống thực tế. Đây là lúc vai trò của van công nghiệp trở nên quan trọng hơn bao giờ hết.

Van Thuận Phát – đơn vị chuyên nhập khẩu và phân phối các dòng van công nghiệp uy tín – cung cấp đầy đủ giải pháp van phù hợp với mọi nhu cầu đo lường và điều khiển lưu lượng:

• Van bướm, van bi điều khiển khí nén/điện
• Van cổng, van cầu, van một chiều
• Van điện từ (solenoid valve)
• Van giảm áp, van an toàn và nhiều phụ kiện đường ống khác

Với đa dạng xuất xứ từ Đài Loan, Hàn Quốc, Nhật Bản, Châu Âu… và đầy đủ chứng chỉ CO-CQ, sản phẩm của Van Thuận Phát giúp kỹ sư dễ dàng lựa chọn thiết bị phù hợp với dải lưu lượng, áp suất, nhiệt độ và loại môi chất (nước, khí nén, hơi, hóa chất…).

Khi hệ thống cần đo chính xác lưu lượng tức thời, điều chỉnh lưu lượng theo tín hiệu PLC, hoặc đảm bảo độ tin cậy lâu dài, việc chọn đúng loại van từ nhà cung cấp chuyên nghiệp như Van Thuận Phát sẽ quyết định trực tiếp đến hiệu suất và độ an toàn của toàn bộ mạng lưới.
