I. Khái niệm cơ bản về ký hiệu sơ đồ mạch điện
Khái niệm cơ bản về ký hiệu sơ đồ mạch điện là một phần quan trọng trong lĩnh vực kỹ thuật điện. Như một ngôn ngữ đồ họa dùng để biểu diễn các mạch điện, ký hiệu sơ đồ mạch điện giúp truyền tải thông tin một cách hiệu quả về cấu trúc và hoạt động của các thành phần trong mạch. Thông qua việc sử dụng các biểu tượng và ký hiệu đặc thù, ký hiệu sơ đồ mạch điện cho phép kỹ thuật viên và những người làm việc trong lĩnh vực điện có khả năng hiểu và phân tích các mạch điện phức tạp.
Từ những dấu hiệu cơ bản như ký hiệu dòng điện, điện áp, điện trở đến các biểu tượng đặc thù cho các linh kiện điện tử như tụ, cuộn cảm và IC, ký hiệu sơ đồ mạch điện giúp xác định rõ ràng các mối liên kết và tương tác giữa các yếu tố. Bằng cách nắm vững khái niệm cơ bản về ký hiệu sơ đồ mạch điện, bạn có thể giải quyết các vấn đề phức tạp trong thiết kế, bảo trì và sửa chữa mạch điện một cách dễ dàng và chính xác.

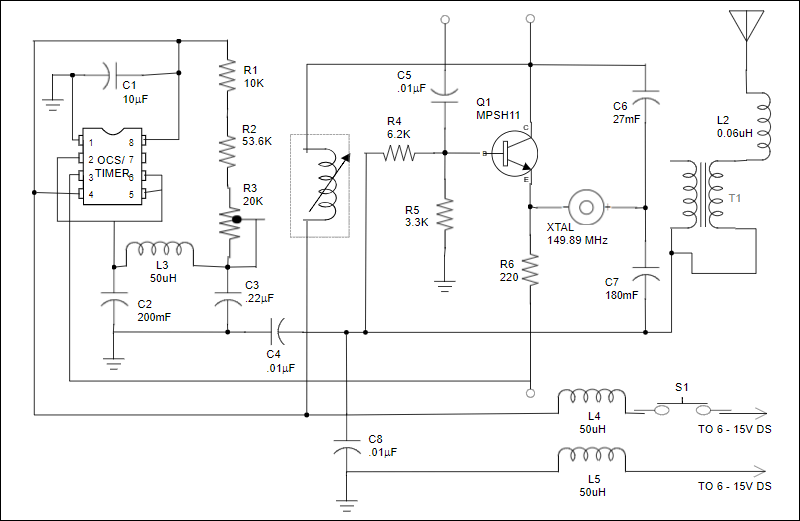

![Tìm hiểu về ký hiệu sơ đồ mạch điện](files/assets/DIEN_CONG_NGHIEP/tim_hieu_ve_ky_hieu_so_do_mach_dien.png)
II. Tầm quan trọng của ký hiệu sơ đồ mạch điện trong kỹ thuật
Ký hiệu sơ đồ mạch điện đóng một vai trò vô cùng quan trọng trong lĩnh vực kỹ thuật, đặc biệt trong lĩnh vực điện và điện tử. Dưới đây là một số khía cạnh về tầm quan trọng của ký hiệu sơ đồ mạch điện trong kỹ thuật:
- Truyền tải thông tin: Ký hiệu sơ đồ mạch điện là một ngôn ngữ đồ họa thể hiện cấu trúc và hoạt động của mạch điện. Điều này giúp kỹ thuật viên và chuyên gia có thể truyền tải thông tin về mạch điện một cách dễ dàng và hiệu quả. Thay vì phải diễn đạt bằng cách sử dụng văn bản dài, ký hiệu sơ đồ mạch điện cho phép trình bày thông tin một cách ngắn gọn và rõ ràng.
- Phân tích và thiết kế: Đây là công cụ hữu ích cho việc phân tích và thiết kế mạch điện. Kỹ thuật viên có thể dễ dàng nhận biết cấu trúc mạch, xác định các linh kiện và môi liên kết giữa chúng, từ đó đảm bảo tính chính xác và hiệu suất của mạch điện.
- Hướng dẫn sửa chữa và bảo trì: Khi một mạch điện gặp sự cố, ký hiệu sơ đồ mạch điện giúp cho việc sửa chữa và bảo trì dễ dàng hơn. Kỹ thuật viên có thể nhanh chóng xác định nguyên nhân gây ra sự cố và xác định vị trí của các thành phần cần kiểm tra hoặc thay thế.
- Giao tiếp chuyên nghiệp: Trong các dự án kỹ thuật phức tạp, việc giao tiếp giữa các thành viên trong nhóm là quan trọng. Ký hiệu sơ đồ mạch điện cung cấp một cách thức chung để diễn đạt ý tưởng và thiết kế mạch, giúp tránh hiểu nhầm và tăng khả năng làm việc cộng tác.
- Đào tạo và học tập: Đây là một phần quan trọng trong quá trình đào tạo và học tập về kỹ thuật điện. Việc nắm vững cách đọc và hiểu ký hiệu sơ đồ mạch điện giúp học sinh và sinh viên phát triển khả năng phân tích mạch điện và thúc đẩy khả năng tư duy logic.
![Sơ đồ mạch điện nhà xưởng](files/assets/DIEN_CONG_NGHIEP/so_do_mach_dien_nha_xuong.png)
III. Cách đọc và hiểu ký hiệu sơ đồ mạch điện
1. Quy tắc định hướng và kết nối
- Khi đọc ký hiệu sơ đồ mạch điện, quy tắc định hướng và kết nối là một phần quan trọng để hiểu mạch một cách chính xác. Các mĩ tên trong sơ đồ thường chỉ ra hướng dòng điện. Dòng điện thường chảy từ điện áp cao đến điện áp thấp, và các linh kiện trong mạch sẽ được nối với nhau theo hướng dòng điện.
2. Đọc thông tin về dòng điện, điện áp và trạng thái của các thành phần
- Dòng điện và điện áp: Ký hiệu sơ đồ mạch điện thường đi kèm với giá trị dòng điện và điện áp. Dòng điện thể hiện lượng điện chảy qua mạch trong một thời gian cụ thể, được đo bằng đơn vị Ampe (A). Điện áp thể hiện hiệu suất áp suất điện giữa hai điểm, được đo bằng đơn vị Volt (V). Hiểu rõ về dòng điện và điện áp giúp dự đoán hoạt động và tương tác của mạch.
- Trạng thái của các thành phần: Ký hiệu sơ đồ mạch điện cung cấp thông tin về trạng thái hoạt động của các thành phần, ví dụ như mở (on) hoặc đóng (off). Điều này rất quan trọng để hiểu cách mạch hoạt động trong các trường hợp khác nhau. Các biểu tượng như công tác, nút nhấn và relay thường thể hiện trạng thái này.
- Khi đọc ký hiệu sơ đồ mạch điện, cần chú ý đến các thành phần kết nối với nhau, hướng dòng điện, giá trị dòng điện và điện áp, cũng như trạng thái hoạt động của từng thành phần. Điều này giúp bạn hiểu rõ hơn về cách mạch hoạt động và phân tích các tương tác trong mạch điện.
![Hướng dẫn đọc sơ đồ mạch điện](files/assets/DIEN_CONG_NGHIEP/huong_dan_doc_so_do_mach_dien.png)
IV. Loại ký hiệu sơ đồ mạch điện
1. Ký hiệu dòng điện và điện áp
- Trong sơ đồ mạch điện, ký hiệu dòng điện và điện áp giúp xác định lưu lượng và áp suất điện. Dòng điện thường được biểu thị bằng biểu tượng hình mũi tên, với hướng từ điện áp cao tới điện áp thấp. Đơn vị đo dòng điện là Ampe (A). Điện áp được biểu thị bằng biểu tượng song song hoặc xắp xếp chồng lên nhau, thường với giá trị điện áp kèm theo. Đơn bị đo điện áp là Volt (V).
2. Ký hiệu các thành phần điện tử (điện trở, tụ, cuộn cảm, IC,...)
Sơ đồ mạch điện thường biểu thị các thành phần điện tử bằng các biểu tượng đặc thù. Các ví dụ bao gồm:
- Điện trở: Biểu thị bằng biểu tượng hình chữ "R" kết hợp với giá trị của điện trở.
- Tụ điện: Biểu thụ bằng biểu tượng hình chữ "C" kết hợp với giá trị dung lượng của tụ.
- Cuộn cảm: Biểu thụ bằng biểu tượng hình chữ "L" kết hợp với giá trị của cuộn cảm.
- Mạch tích hợp (IC): Biểu thụ bằng các biểu tượng đặc thù tùy theo loại và chức năng của IC.
3. Ký hiệu các loại nguồn điện (AC,DC, biến thiên,...)
Trong sơ đồ mạch điện, nguồn điện thường được biểu thị bằng các biểu tượng đặc thù:
- Nguồn AC: Biểu thị bằng biểu tượng nguồn AC, thường kèm theo tần số và điện áp hiệu dụng.
- Nguồn DC: Biểu thị bằng nguồn DC với dấu cộng và dấu trừ.
- Nguồn biến thiên: Biểu thị bằng biểu tượng nguồn có thể điều chỉnh điện áp hoặc tần số.
4. Ký hiệu các thành phần khác (công tắc, nút nhấn,...)
Các thành phần điều khiển và cảm biến thường được biểu thị bằng các biểu tượng đặc thù:
- Công tắc: Biểu thụ bằng biểu tượng hình hộp vuông với dấu mũi tên chỉ hướng.
- Nút nhấn: Biểu thị bằng biểu tượng hình hộp tròn với dấu mũi tên chỉ hướng.
- Relay: Biểu thị bằng biểu tượng hình hộp chữ "K" với các chân kết nối.
![Sơ đồ mạch điện AC - DC](files/assets/DIEN_CONG_NGHIEP/so_do_mach_dien_ac-dc.png)
Nhớ rằng, các ký hiệu sơ đồ mạch điện phải tuân theo các quy chuẩn và chuẩn mực được chấp nhận trong ngành để đảm bảo sự hiểu rõ và truyền tải thông tin chính xác.
