ACMV System là gì? 3 con số biết nói và cách phân biệt với HVAC

Trong hạ tầng cơ điện (M&E) của một công trình hiện đại, ACMV được ví như "lá phổi" điều hòa toàn bộ nguồn khí. Thế nhưng, có tới 80% chủ đầu tư và kỹ sư mới vào nghề vẫn đang nhầm lẫn hoặc chưa tối ưu hóa được hệ thống này, dẫn đến những lãng phí khổng lồ về cả chi phí đầu tư lẫn điện năng vận hành hàng tháng.

Bài viết này, sẽ bóc tách trực diện bản chất của ACMV system là gì, lồng ghép bằng con số thực tế và giúp bạn phân biệt rõ ràng với HVAC.

1. Bản chất hệ thống ACMV system là gì?

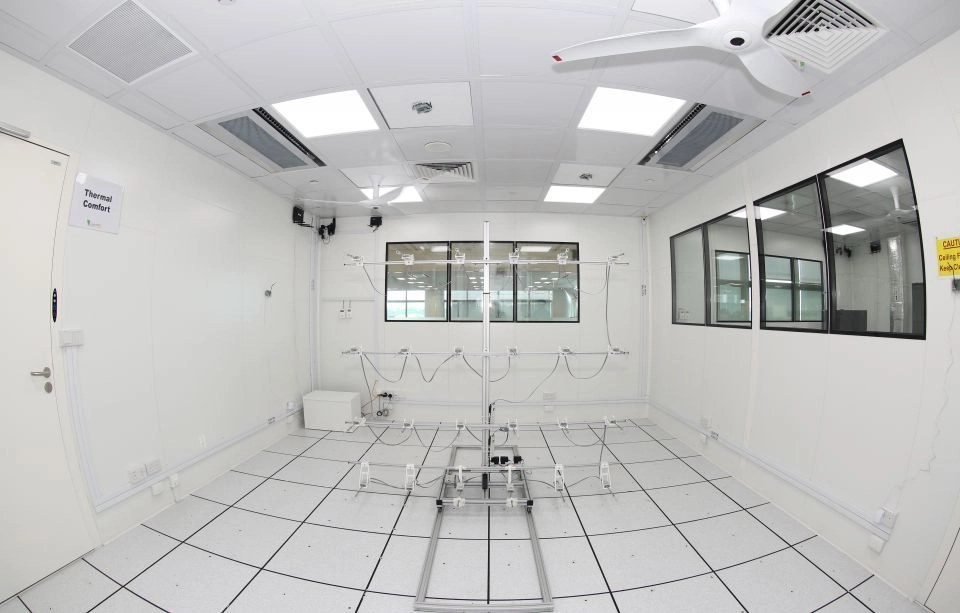

Hệ thống ACMV trong tòa nhà văn phòng

ACMV là viết tắt của cụm từ Air Conditioning and Mechanical Ventilation (Điều hòa không khí và Thông gió cơ khí). Đây là hệ thống kiểm soát môi trường không khí bên trong một không gian chung cư, trung tâm thương mại, tòa nhà văn phòng,...

Hiểu hệ thống ACMV system là gì một cách cụ thể?

• AC trong cụm ACMV chỉ bao gồm các hệ thống tiện nghi phục vụ con người (Comfort System), tuyệt đối không thiết kế cho phòng lạnh sâu hay buồng sấy công nghiệp.
• Trong tình huống hỏa hoạn, hệ thống MV kích hoạt quạt tràn khói (hút khói tầng hầm) và quạt điều áp cầu thang thoát hiểm (tạo áp suất dương ngăn khói xâm nhập) để bảo vệ tính mạng con người.

Hệ thống hoạt động hiệu quả dựa trên sự kết hợp của hai nguyên lý cốt lõi:

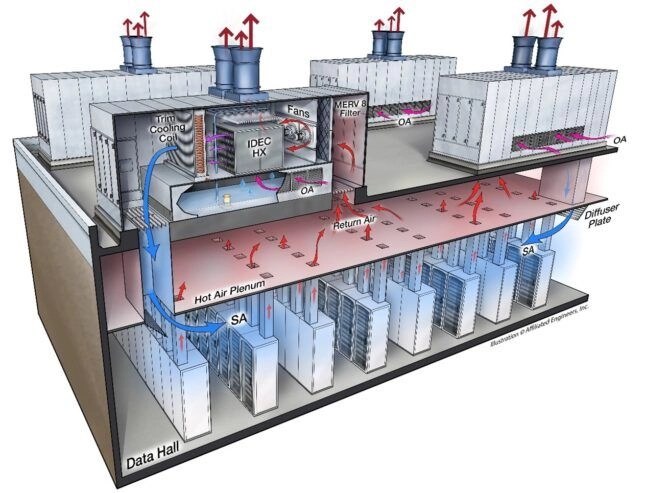

Hệ thống ACMV tuân thủ theo nguyên tắc của hệ thống HVAC

1.1 AC – Air Conditioning (Điều hòa không khí)

• Nhiệm vụ: Kiểm soát nhiệt độ và độ ẩm.
• Cơ chế: Không khí nóng trong phòng được hút về (khí hồi), trộn với khí tươi bên ngoài, đi qua dàn trao đổi nhiệt của AHU hoặc FCU để làm lạnh và ngưng tụ hơi ẩm. Luồng khí mát và khô sau đó được thổi lại phòng qua hệ thống ống gió.
• Thành phần chính: Chiller sản xuất nước lạnh, AHU (bộ xử lý khí trung tâm cỡ lớn), FCU (dàn lạnh cục bộ nhỏ hơn), hệ thống VRV/VRF giải nhiệt gas, và ống gió phân phối..

1.2 MV – Mechanical Ventilation (Thông gió cơ khí)

• Nhiệm vụ ACMV system là gì? Cấp khí tươi (bổ sung Oxy) và duy trì áp suất an toàn.
• Cơ chế: Quạt cấp khí tươi chủ động hút khí sạch ngoài trời qua các bộ lọc để đẩy vào tòa nhà. Ngược lại, quạt hút khí thải sẽ đưa khí ô nhiễm, nóng ẩm từ nhà vệ sinh, bếp hoặc phòng máy ra ngoài.

2. 3 Con số chứng minh vai trò của ACMV

Dưới đây là những dữ liệu đo lường kỹ thuật thực tế chứng minh vì sao ACMV luôn là ưu tiên hàng đầu của mọi chủ đầu tư các tòa nhà, trung tâm thương mại hay chung cư:

• 60%: Đây là tỷ lệ điện năng tiêu thụ của hệ thống ACMV trung tâm trên tổng mức tiêu thụ năng lượng của một tòa nhà thương mại điển hình. Việc tối ưu hóa ACMV chính là chìa khóa vàng để cắt giảm chi phí vận hành.
• 25% - 40%: Đây là tỷ trọng chi phí của hệ thống cơ điện (M&E) - mà ACMV là phần lớn nhất - trên tổng chi phí xây dựng của một công trình hiện đại. Một sai lầm nhỏ trong thiết kế ACMV có thể khiến ngân sách dự án bị đội lên hàng tỷ đồng.
• 0.6 mm: Nghiên cứu thực tế chỉ ra rằng, chỉ cần một lớp cáu cặn (fouling) dày 0.6 mm bám trên bề mặt ống đồng bình ngưng chiller sẽ làm tăng điện năng tiêu thụ của máy nén lên tới 20%. Do đó, nhiệm vụ tiên quyết là bảo trì và làm sạch ống đồng định kỳ để tránh lãng phí nguồn điện năng khổng lồ.

3. Phân biệt ACMV và HVAC

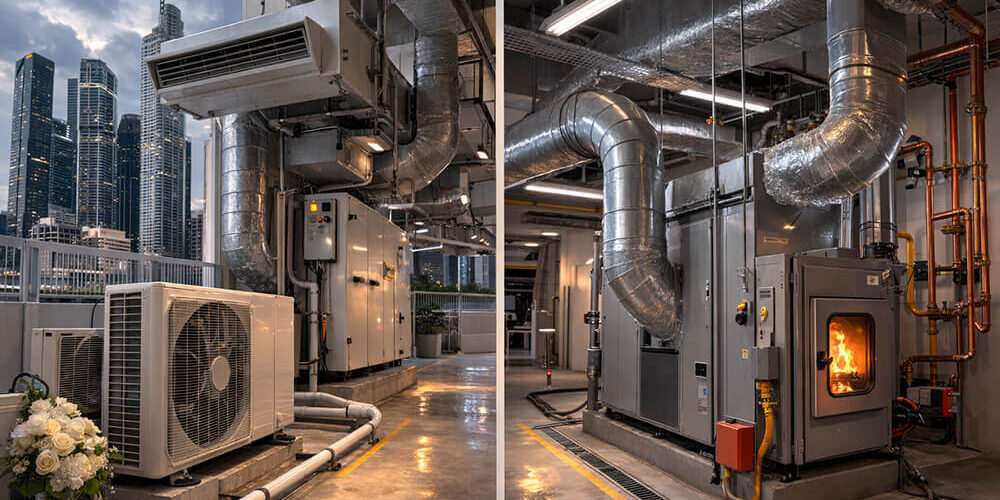

ACMV và HVAC system

Rất nhiều người nhầm lẫn hai thuật ngữ này và sử dụng thay thế nhau. Thực chất, ACMV là một hệ thống con nằm trong HVAC. Sự khác biệt cơ bản nhất nằm ở chữ "H" (Heating - Sưởi ấm).

Dưới đây là bảng so sánh trực quan chuẩn xác nhất:

Tại sao ở Việt Nam thuật ngữ ACMV lại phổ biến hơn, nhiều người tìm hiểu ACMV system là gì hơn? Do đặc thù khí hậu Việt Nam nóng ẩm quanh năm (đặc biệt là miền Nam), nhu cầu sưởi ấm hầu như không có. Do đó, các kỹ sư ưu tiên dùng thuật ngữ ACMV để phản ánh chính xác nhất tính chất hoạt động thực tế của hệ thống. Ngược lại, tại miền Bắc (có mùa đông lạnh) hoặc các phòng sạch yêu cầu kiểm soát độ ẩm cực ngặt (cần sấy nóng để tách ẩm), việc gọi tên hệ thống là HVAC mới thực sự chuẩn xác.

4. Con số “triệu đô” từ dự án cải tạo tiết kiệm năng lượng

Để minh chứng cho tính logic và chắc chắn của việc tối ưu hóa ACMV, hãy nhìn vào số liệu đo lường thực tế từ một dự án kiểm toán năng lượng và cải tạo hệ thống (retrofitting) chiller cho một tòa nhà thương mại lớn:

• Trước khi cải tạo: Tòa nhà sử dụng cụm chiller 500 RT đời cũ vận hành liên tục. Lượng điện tiêu thụ trung bình mỗi ngày lên tới 7,400.34 kWh/ngày.
• Giải pháp cải tạo: Thay thế bằng cụm chiller 400 RT hiệu suất cao mới tích hợp biến tần điều khiển tần số (VSD) và tối ưu hóa hệ thống bơm nước lạnh/tháp giải nhiệt.
• Sau cải tạo (Dữ liệu đo lường thực tế): Điện năng tiêu thụ trung bình giảm xuống còn 4,595.33 kWh/ngày.

Kết quả: Hệ thống sau cải tạo đã tiết kiệm được 2,805.01 kWh/ngày (tương đương giảm 37.9% điện năng tiêu thụ mỗi ngày). Đây là bằng chứng thép cho thấy tầm quan trọng của việc ứng dụng công nghệ thông minh (như hệ thống quản lý BMS  hay biến tần VSD) vào ACMV.

Hệ thống ACMV không chỉ đơn thuần là những chiếc máy điều hòa không khí làm mát thông thường, mà là một hệ thống kỹ thuật xương sống phức tạp giúp kiến tạo môi trường sống và làm việc an toàn, tối ưu chi phí vận hành cho mọi công trình.

Hy vọng bài viết này đã giúp bạn hiểu ACMV system là gì, giá trị và thực tế nhất về ACMV system.
