Cấp chính xác là gì? Chọn dải đo và tính toán sai số thực tế

Khi sử dụng bất kỳ thiết bị đo lường nào - từ đồng hồ đo điện, đồng hồ đo nước sạch, cân điện tử đến các thiết bị gia công cơ khí - bạn luôn bắt gặp thuật ngữ “cấp chính xác” cũng như gặp sai số của các thiết bị đo. Đây chính là chủ đề mà Kiến thức công nghiệp cùng bạn nghiên cứu trong bài viết hôm nay.

Việc hiểu đúng bản chất cấp chính xác là gì không chỉ giúp bạn vận hành thiết bị an toàn, chọn đúng dụng cụ đáp ứng yêu cầu kỹ thuật mà còn giúp tránh thất thoát tài sản và sai sót trong quá trình kiểm định.

1. Cấp chính xác là gì? Ý nghĩa đo lường

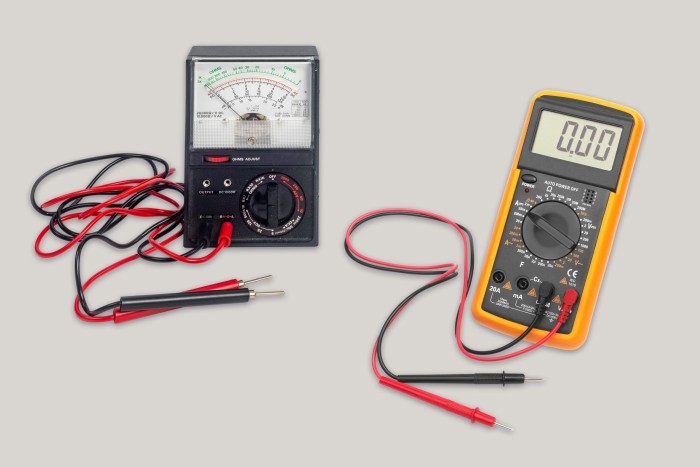

Các thiết bị đo phổ biến

1.1 Khái niệm cơ bản

Cấp chính xác (Accuracy Class) là sai số cao nhất có thể xảy ra trong một lần đo của thiết bị đo. Nó thường được tính bằng tỷ lệ phần trăm so với giá trị định mức của thiết bị.

1.2 Bản chất kỹ thuật

Dưới góc độ kỹ thuật, cấp chính xác là sai số giới hạn được nhà sản xuất cam kết thiết bị sẽ không được vượt quá khi vận hành trong điều kiện tiêu chuẩn (như nhiệt độ, độ ẩm, điện áp định mức).

Số thể hiện cấp chính xác càng nhỏ thì sai số giới hạn càng thấp, đồng nghĩa với việc thiết bị đo có độ chính xác càng cao.

1.3 Vai trò đo lường thực tế

Vậy là bạn đã hiểu cấp chính xác là gì sau khi hiểu rõ bản chất kỹ thuật của nó. Tuy nhiên, nó còn có những vai trò đo lường đặc biệt mà bạn cần nắm rõ:

• Đặc trưng cho độ nhạy và độ tin cậy của thiết bị: So với giá trị thực tế của đại lượng cần đo, nó giúp người vận hành biết được mức độ tiệm cận của giá trị đo so với giá trị thực tế đó. Từ đó phản ánh độ nhạy và độ tin cậy của thiết bị.

• Minh bạch trong kinh doanh và giao dịch: Trong mua bán điện, nước sạch, hàng hóa thương mại (cân hàng), cấp chính xác quy định ngưỡng sai số cho phép, đảm bảo tính công bằng giữa các bên.

2. Phân loại cấp chính xác theo từng lĩnh vực

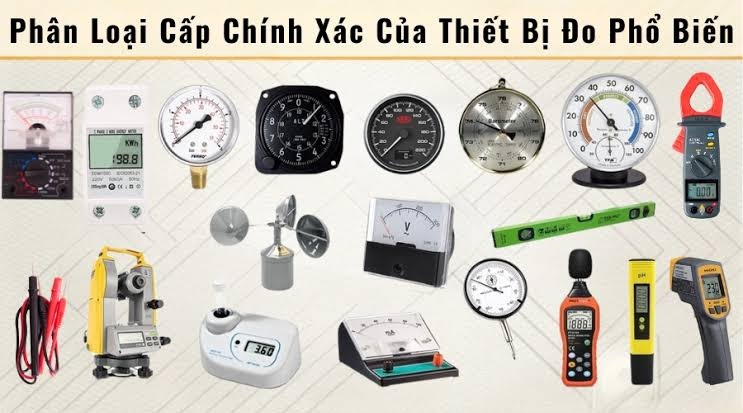

Phân loại cấp chính xác theo từng lĩnh vực

Mỗi ngành kỹ thuật có những tiêu chuẩn phân loại cấp chính xác riêng biệt. Dưới đây là bảng tổng hợp với đặc điểm kỹ thuật và ứng dụng thực tế.

3. Hướng dẫn tính sai số và cấp chính xác (Công thức thực tế)

Cách tính sai số cấp chính xác là gì?

3.1 Công thức cho thiết bị tương tự (Analog/Đồng hồ kim)

Đối với các loại đồng hồ đo kim (như Voltmet, Ampermet cơ), cấp chính xác K được xác định dựa trên tỷ lệ giữa sai số tuyệt đối lớn nhất và thang đo toàn phần:

K = 100 x(DeltaX_{max})/A

Trong đó:

K: Cấp chính xác của thiết bị (chỉ số ghi trên mặt đồng hồ, ví dụ 1.0, 1.5)

DeltaX_{max}: Sai số tuyệt đối lớn nhất mà thiết bị có thể mắc phải trong dải đo

A: Giá trị cực đại của thang đo (thang đo toàn phần/Full Scale)

Ví dụ thực tế:

Một vôn kế có thang đo toàn phần A = 300V, cấp chính xác K = 1.0

Sai số tuyệt đối lớn nhất trong mọi lần đo trên thang này là:

DeltaX_{max} = (1.0x300)/100 = +-3V

Điều này có nghĩa là khi đồng hồ chỉ 100V, giá trị thực có thể nằm trong khoảng từ 96V đến 103V.

3.2 Công thức cho thiết bị điện tử hiện số

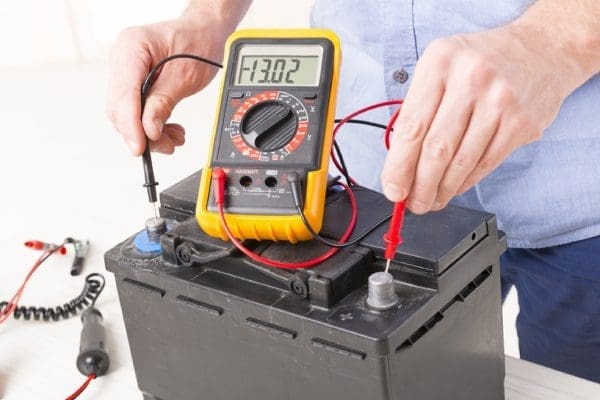

Sai số của thiết bị điện tử hiện số

Đối với đồng hồ vạn năng hiện số, sai số không cố định theo thang đo mà phụ thuộc vào tín hiệu đầu vào và nhiễu vi mạch. Công thức tính sai số tuyệt đối:

Độ chính xác = +-(%Rdg + số LSD)

Trong đó:

Rdg (reading): Giá trị thực tế hiển thị trên màn hình đo được. Sai số %Rdg phụ thuộc vào bộ chia điện áp và khuếch đại.

LSD (least significant digit): Sai số của chữ số có nghĩa nhỏ nhất (chữ số cuối cùng bên phải). Đây là sai số do nhiễu số, lỗi chuyển đổi ADC và lỗi làm tròn.

Ví dụ chọn thang đo:

Giả sử bạn cần đo điện áp thực tế là 1.5V bằng đồng hồ số có thông số kỹ thuật +-(0.5% Rdg + 2 dgt). Hãy xem xét tác động của việc chọn thang đo:

• Trường hợp 1 (Thang đo 2V - Màn hình hiện 1.500V):
  • Sai số theo Rdg: 1.5V  x  0.5% = +-0.0075V.
  • Sai số LSD (2dgt tương ứng 0.002V): Tổng sai số =+-(0.0075 + 0.002) = +-0.0095V (Tỷ lệ sai số chỉ ~0.63%).
• Trường hợp 2 (Thang đo 200V - Màn hình hiện 01.5V):
  • Sai số theo Rdg: 1.5V x 0.5% = +-0.0075V.
  • Sai số LSD (2dgt tương ứng 0.2V): Tổng sai số = +-(0.0075 + 0.2) =  +-0.2075V (Tỷ lệ sai số lên tới ~13.8%!).

Kết luận: Luôn chọn dải đo nhỏ nhất phù hợp với đại lượng cần đo để giảm thiểu tối đa tác động của sai số LSD.

4. Yếu tố ảnh hưởng cấp chính xác là gì? Lưu ý khi lựa chọn thiết bị

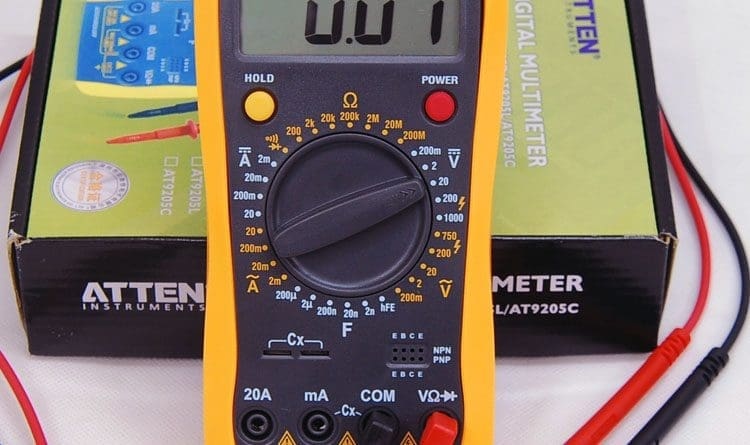

Các loại đồng hồ đo điện thông dụng

Đây là một mảng nội dung quan trọng bạn cần lưu ý.

Trong thực tế, cấp chính xác ghi trên nhãn thiết bị có thể không được vận hành trong điều kiện tiêu chuẩn. Độ chính xác bị suy giảm bởi:

• Tác động của môi trường: Nhiệt độ vượt ngưỡng cho phép (thường từ -20 độ đến 55 độ C) gây giãn nở cơ khí hoặc làm lệch thông số bán dẫn. Độ ẩm cao (> 90%) có thể làm rò rỉ điện hoặc oxy hóa tiếp điểm.
• Thời gian và sự lão hóa của linh kiện: Linh kiện điện tử suy giảm chất lượng theo thời gian, lò xo cơ khí bị mỏi. Do đó bạn cần hiệu chuẩn định kỳ (thường 1 năm/lần)
• Chất lượng nguồn/tải và môi chất: Tạp chất, cặn bẩn trong nước gây kẹt cho cánh quạt đồng hồ nước, hay nhiễu sóng điện tử (EMI) gây sai lệch chỉ số DMM.

Kinh nghiệm thực tế chọn dải đo cho đồng hồ kim:

Khi chọn đồng hồ đo kim (Voltmet, Ampermet), hãy chọn thang đo sao cho giá trị đo thực tế dự kiến rơi vào 2/3 thang đo (khoảng 60% - 80% cực đại). Do sai số tuyệt đối Delta X_{max} là cố định trên toàn thang, việc đo ở cuối thang sẽ giảm thiểu tối đa tỷ lệ sai số tương đối so với việc đo ở góc 1/3 đầu thang.

Tóm lại, hiểu rõ về cấp chính xác là gì giúp bạn làm chủ thiết bị và tối ưu hóa chi phí đầu tư. Để mua được thiết bị tốt nhất, hãy lưu ý những điểm sau:

• Kiểm tra pháp lý: Gồm tem kiểm định, dấu niêm phong, chứng nhận CO/CQ (chứng nhận xuất xứ & chất lượng) trước khi đưa thiết bị vào vận hành
• Thực hiện lắp đặt đúng kỹ thuật: Ví dụ lắp đồng hồ nước theo đúng phương ngang/đứng và đúng chiều dòng chảy; cân điện tử cần đảm bảo được đặt phẳng và không rung.
• Bảo dưỡng thiết bị định kỳ để duy trì cấp chính xác ban đầu.

Chúc bạn sử dụng thiết bị hiệu quả và bền lâu!
