Điện trở suất của đất là gì? Làm tiếp địa an toàn và tiết kiệm chi phí

Khi thiết kế hoặc thi công bất kỳ công trình điện nào, từ nhà dân dụng hay tòa nhà cao tầng đến các trạm biến áp trung/cao thế, điều đầu tiên mà mọi kỹ sư điện chuyên nghiệp phải nắm được là điện trở suất của đất tại địa điểm đó là bao nhiêu.

Điện trở suất của đất là gì? Con số này quyết định trực tiếp đến sự an toàn của toàn bộ hệ thống tiếp địa, tính mạng con người và tuổi thọ của thiết bị điện. Vì vậy, trong bài viết này, Kiến thức công nghiệp sẽ giúp bạn nắm vững được bản chất lý thuyết, phương pháp đo thực địa và giải pháp xử lý kỹ thuật chuyên sâu theo chuẩn IEEE và TCVN.

1. Điện trở suất của đất là gì?

Điện trở suất của đất (ký hiệu: (ρ) - đọc là Rho ) được định nghĩa là điện trở của một khối đất lập phương đồng nhất có kích thước 1m3.

Đây là chỉ số đo lường khả năng cản trở dòng điện của đất. Chỉ số này càng lớn, đất cản trở dòng điện càng mạnh (dẫn điện kém), ngược lại, chỉ số này càng nhỏ đất dẫn điện càng tốt.

Trong hệ đo lường quốc tế (SI), đơn vị của điện trở suất của đất là Ohm-mét (Ω⋅m )

Xét về bản chất dẫn điện của đất thì đất là một hỗn hợp phức tạp gồm có thể rắn (khoáng chất, đá, chất hữu cơ), thể lỏng (nước và dung dịch hòa tan), và thể khí (không khí trong các lỗ rỗng). Cần phân tích để hiểu rõ bản chất tại sao có khái niệm điện trở suất của đất là gì.

• Thể rắn: Phần lớn các hạt khoáng chất (thạch anh, silicat) có điện trở suất cực lớn, đóng vai trò là chất cách điện hoặc dẫn điện rất yếu.
• Thể lỏng (dung dịch ion): Bộ dẫn điện chính trong đất. Khả năng dẫn điện này phụ thuộc vào số lượng ion tự do của Na, K, Cl, SO4,... hòa tan trong nước ngầm tồn tại giữa các lỗ rỗng của hạt đất.

Phân biệt điện trở suất đất  (ρ) và điện trở đất (R)

Rất nhiều người nhầm lẫn giữa hai đại lượng khác biệt này. Bảng sau sẽ giúp bạn làm rõ.

2. Tầm quan trọng của việc đo điện trở suất là gì?

Có một số lý do kỹ thuật và kinh tế khiến việc đo điện trở suất đất trở nên không thể bỏ qua.

Vai trò của đo điện trở suất của đất là gì?

2.1 Đảm bảo an toàn cho con người

Dòng điện sự cố hoặc dòng sét khi thoát vào đất sẽ tạo ra một vùng điện áp trên mặt đất. Chỉ số ρ chuẩn xác giúp kỹ sư kiểm soát hai thông số sinh mạng là:

• Điện áp chạm (touch Voltage): Điện áp giữa tay người chạm vào vỏ thiết bị bị rò điện và chân người đứng trên mặt đất.
• Điện áp bước (step voltage): Điện áp giữa hai chân người bước đi trong khu vực dòng điện đang thoát vào đất.

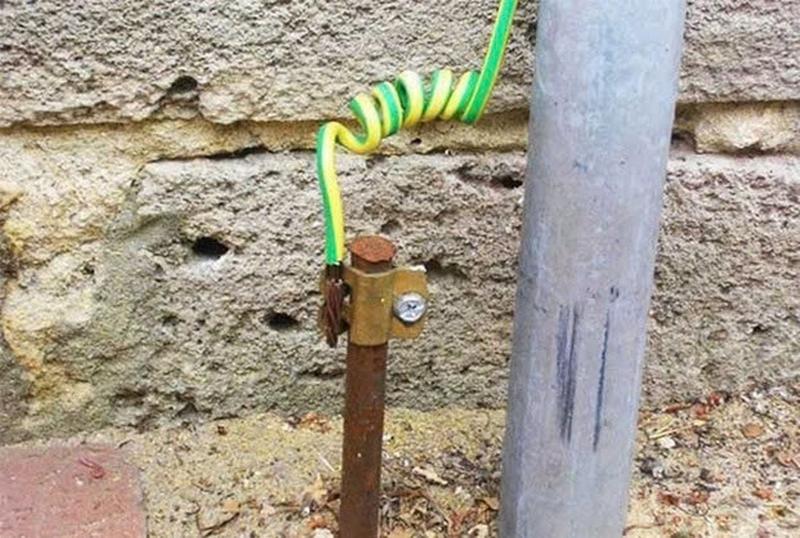

2.2 Thiết kế hệ thống tiếp địa chính xác.

Chỉ số ρ được đo đóng vai trò là khảo sát địa chất trước khi xây nhà. Chỉ số này là tham số đầu vào quan trọng nhất trong các công thức để kỹ sư tính toán số lượng cọc tiếp địa, độ dài dây nối và diện tích lưới tiếp địa.

2.3 Bảo vệ thiết bị và tài sản

Khi xảy ra ngắn mạch hoặc bị sét đánh, dòng điện có thể lên tới hàng chục nghìn Ampere. Hệ thống tiếp địa được thiết kế sẽ tiêu tán năng lượng này xuống đất trong vài milisecond, bảo vệ các thiết bị tài sản là máy biến áp, tủ điện, hệ thống CNTT và phòng chống cháy nổ.

2.4 Tối ưu hóa chi phí đầu tư

Đây là bài toán kinh tế mà các kỹ sư hàng đầu cần quan tâm.

Cần đo ρ bởi vì:

• Trường hợp ρ thực tế thấp hơn dự đoán: Nếu không đo, kỹ sư có thể thiết kế đóng quá nhiều cọc tiếp địa không cần thiết gây lãng phí hàng trăm triệu đồng vật tư và nhân công.
• Trước hợp ρ thực tế cao hơn dự đoán: Hệ thống tiếp địa không đạt yêu cầu an toàn, sẽ buộc phải cải tạo, đóng bổ sung cọc hoặc dùng hóa chất sau thi công với chi phí cao gấp 3-5 lần chi phí ban đầu, một con số không hề nhỏ!

2.5 Dự báo mức độ ăn mòn kim loại ngầm

Điện trở suất của đất phản ánh mật độ ion hòa tan. Đất có chỉ số ρ<20Ω⋅m có tính ăn mòn hóa học rất cao đối với các đường ống thép, vỏ cáp ngầm và cọc thép tiếp địa. Đây là điều mà nhiều kỹ sư lưu tâm.

3. Các phương pháp đo điện trở suất đất là gì? (kỹ thuật thực địa)

Các phương pháp phổ biến đo điện trở suất của đất là gì?

3.1 Phương pháp Wenner (4 cực cách đều)

Đây là phương pháp phổ biến nhất trên thế giới và được tiêu chuẩn IEEE 81 khuyến nghị.

• Nguyên lý: Cắm 4 cọc thử nghiệm trên một đường thẳng, cách đều nhau một khoảng cách a. Hai cọc ngoài (C1, C2) bơm dòng điện I vào đất. Hai cọc trong (P1, P2) đo hiệu điện thế V phát sinh.
• Công thức: ρ=2πaR Trong đó R = V/I là giá trị điện trở hiển thị trên máy đo (Ω), a là khoảng cách giữa các cọc (m).
• Độ sâu khảo sát: Độ sâu đất được khảo sát tương đương với khoảng cách a. Muốn đo ở độ sâu 3m, chỉ cần đặt a = 3m.
• Ưu điểm của phương pháp đo Wenner: Độ chính xác cao, công thức tính toán đơn giản, phù hợp cho mô hình đất đồng nhất hoặc hai lớp.

3.2 Phương pháp Schlumberger

• Nguyên lý: Tương tự Wenner nhưng khoảng cách giữa 2 cực điện áp (M, N) giữ cố định và rất nhỏ, trong khi khoảng cách giữa 2 cực dòng (A,B) luôn được kéo rộng ra dần  về hai phía.

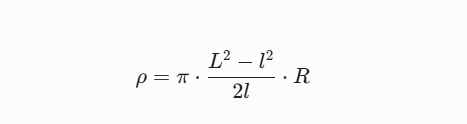

• Công thức:

Trong đó: L là nửa khoảng cách giữa hai cực dòng A - B; l là nửa khoảng cách giữa hai cực điện áp M-N.

Ưu điểm: Thích hợp khi cần khảo sát địa tầng rất sâu (lên tới 50-100m) hoặc không gian khảo sát hạn chế chiều rộng, vì chỉ cần di chuyển 2 cọc dòng ngoài cùng.

3.3 Phương pháp đo 4 cực bằng kìm (Dành cho hệ thống liên hợp)

• Sử dụng khi: Công trình đã đi vào hoạt động, có hệ thống tiếp địa nối mạng phức tạp không thể tháo rời dải cọc để đo truyền thống.

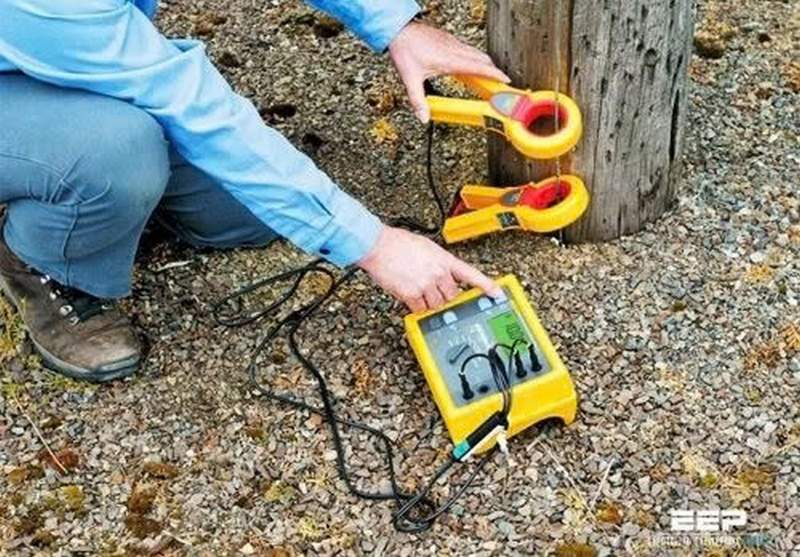

• Nguyên lý: Sử dụng đồng thời kìm phát sóng tần số cao và kìm đo dòng để xác định điện trở suất biểu kiến quanh khu vực cọc mà không cần ngắt kết nối.

4. Các yếu tố ảnh hưởng và hệ số hiệu chỉnh mùa (K)

Giá trị điện trở suất của đất là gì, có thay đổi không? Không cố định mà thay đổi theo điều kiện tự nhiên như độ ẩm và nhiệt độ, đặc điểm địa chất, sự biến đổi theo mùa.

4.1 Độ ẩm và nhiệt độ

• Độ ẩm: Khi độ ẩm đất tăng từ 0% lên 15%, điện trở suất giảm mạnh hàng nghìn lần. Tuy nhiên, khi độ ẩm vượt quá 22%, giá trị điện trở suất bắt đầu đi vào vùng bão hòa và ít giảm thêm.
• Nhiệt độ: Khi nhiệt độ giảm xuống dưới 0 độ C, nước trong đất đóng băng thành đá, các ion bị cố định khiến điện trở suất tăng vọt. Khi nhiệt độ tăng, độ nhớt của dung dịch giảm, ion di chuyển nhanh hơn làm điện trở suất giảm.

4.2 Đặc điểm địa chất

4.3 Sự biến đổi theo mùa

Sự biến đổi thời tiết (mưa/nắng) tác động mạnh nhất ở tầng đất nông từ 1m-3m. Ở độ sâu trên 5m, độ ẩm và nhiệt độ ổn định hơn, giá trị điện trở suất ít thay đổi.

4.4 Hệ số hiệu chỉnh K (mùa khô và mùa mưa)

Do kết quả đo thực tế (ρ ) phụ thuộc vào thời điểm đo, tiêu chuẩn kỹ thuật yêu cầu phải quy đổi về giá trị tính toán an toàn nhất thông qua hệ số K:

ρ an toàn= ρ đo * K

Bảng tra cứu  hệ số K gợi ý theo đặc điểm khí hậu Việt Nam:

Ý nghĩa: Nếu bạn đo điện trở suất vào đỉnh mùa mưa ở Miền Nam, bạn phải nhân kết quả đo với K = 1.8 - 2.0 để tính toán thiết kế. Điều này đảm bảo khi mùa khô đến, đất bị khô nứt thì hệ thống tiếp địa vẫn đạt ngưỡng an toàn.

5. Tiêu chuẩn áp dụng và ngưỡng an toàn

5.1 Tiêu chuẩn Việt Nam

Tiêu chuẩn Việt Nam về điện trở suất của đất là gì?

• TCVN 9385:2012: Chống sét cho công trình xây dựng - Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống. Yêu cầu điện trở tiếp đất hệ thống chống sét R ≤10Ω
• TCVN 4756:1989: Quy phạm nối đất và nối thông các thiết bị điện. Yêu cầu R ≤4Ω cho hệ thống điện nối đất trung tính nối đất trực tiếp (trạm biến áp, nhà máy điện). Trong một số trường hợp đặc biệt (như công trình CNTT, viễn thông), yêu cầu có thể gắt gao hơn R ≤1Ω

5.2 Tiêu chuẩn quốc tế

• IEEE Std 80: Guide for Safety in AC substation Grounding (hướng dẫn an toàn nối đất trạm biến áp xoay chiều) - Tiêu chuẩn vàng cho tính toán điện áp bước, điện áp chạm và thiết kế lưới tiếp địa.
• IEC 62305-3: Protection against lightning - Physical damage to structures and life hazard (bảo vệ chống sét - hại thể chất và nguy hiểm tính mạng)
• NFPA 780: Standard for the Installation of lightning protection systems (tiêu chuẩn lắp đặt hệ thống chống sét của Mỹ).

6. Giải pháp tối ưu hóa điện trở suất cho vùng đất xấu

Khi khảo sát gặp vùng đất có điện trở suất rất cao (ρ>500Ω⋅m như vùng núi đá, cát khô), việc đóng cọc truyền thống sẽ không hiệu quả. Dưới đây là các giải pháp kỹ thuật chuyên sâu:

6.1 Sử dụng hóa chất/hợp chất giảm điện trở

Giải pháp này thay thế phần đất có ρ cao xung quanh cọc tiếp địa bằng một vật liệu có ρ cực thấp và ổn định.

Bảng so sánh Bentonite truyền thống và Hóa chất chuyên dụng (GEM / Conductiver Plus):

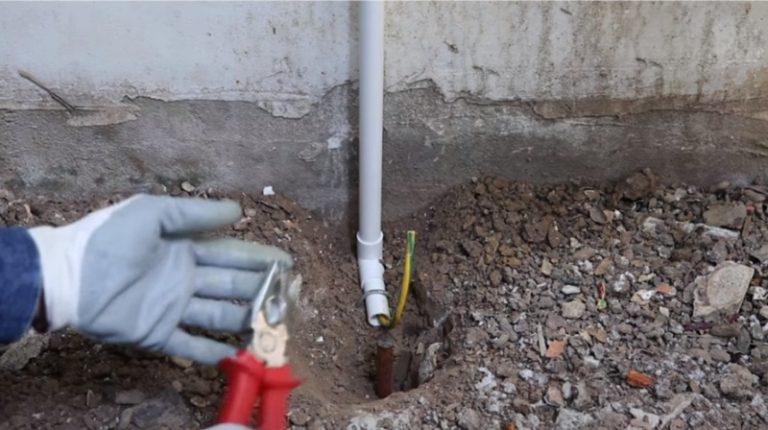

6.2 Kỹ thuật đóng cọc sâu và cọc hóa học (Chemical Ground Rods)

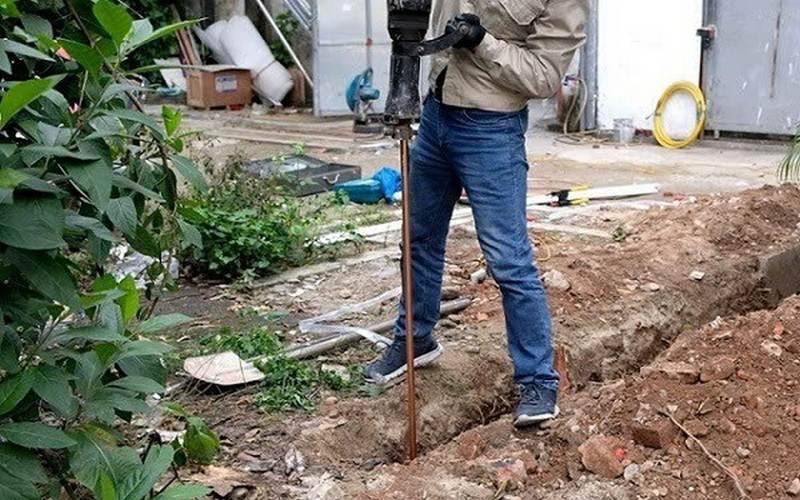

• Đóng cọc sâu (5m-30m): Sử dụng máy khoan/máy đóng cọc để đưa cọc tiếp địa xuyên qua tầng đất đá khô trên bề mặt, chạm đến tầng nước ngầm hoặc tầng đất sét ẩm có ρ thấp bên dưới.
• Cọc hóa học (Chemical Rod): Sử dụng ống đồng đục lỗ chứa các muối khoáng tự nhiên bên trong. Cọc tự động hấp thụ độ ẩm không khí và giải phóng từ từ các ion điện giải vào vùng đất xung quanh, giữ cho ρ luôn ở mức thấp quanh năm.

6.3 Mô hình hóa đất nhiều lớp

Mô hình hóa đất nhiều lớp của điện trở suất của đất là gì?

Trong thực tế, địa tầng không bao giờ đồng nhất 100% mà chia thành nhiều lớp có ρ khác nhau.

Giải pháp: Sử dụng các phần mềm chuyên dụng như RESAP hoặc CYME để nhập dữ liệu đo Wenner ở các khoảng cách a khác nhau.

Phần mềm sẽ chạy thuật toán phân tích đường cong điện trở suất biểu kiến ρa để xuất ra mô hình đất 2 lớp hoặc đa lớp thực tế. Dựa vào đó, các kỹ sư sẽ quyết định rải lưới tiếp địa rộng nếu lớp đất mặt tốt hay khoan giếng tiếp địa sâu nếu lớp đất sâu tốt.

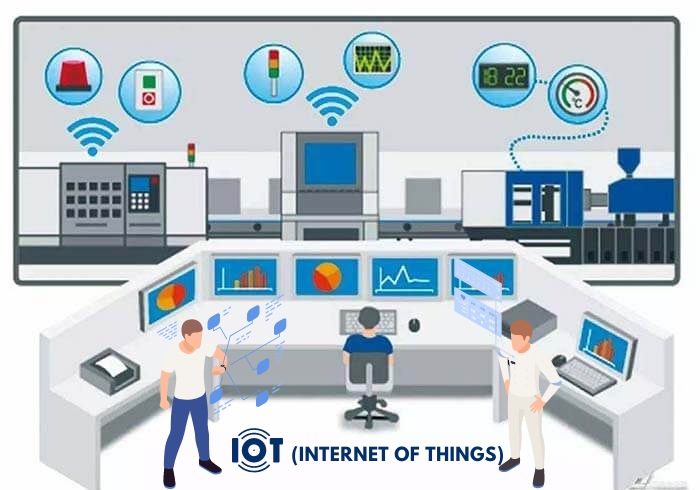

7. Xu hướng tương lai: IoT và giám sát điện trở suất động

Thay vì cử công nhân đi đo thủ công 1-2 lần/năm, các trạm biến áp thông minh hiện nay được trang bị hệ thống cảm biến IoT cắm cố định dưới lòng đất. Ngành điện đang dịch chuyển từ bảo trì định kỳ sang bảo trì dự đoán dựa trên công nghệ số.

Cảm biến IoT giám sát thời gian thực liên tục đo độ ẩm, nhiệt độ và điện trở suất của đất.

Dữ liệu truyền qua sóng LoRaWAN/4G về trung tâm điều khiển. Hệ thống sẽ phát cảnh báo ngay lập tức nếu hiện tượng hạn hán kéo dài làm ρ tăng cao vọt, đe dọa an toàn trạm.

Dữ liệu thời gian thực thay vì phương pháp thủ công là một bước tiến lớn trong ngành điện hiện nay.

Ngoài cảm biến IoT, việc ứng dụng trí tuệ nhân tạo AI cũng dần được khai phá và bùng nổ. Mô hình học máy AI được huấn luyện dựa trên dữ liệu thời tiết (như lượng mưa, nhiệt độ) và dữ liệu cảm biến đất. AI có khả năng:

• Có thể dự báo chính xác biến thiên điện trở suất đất trước 30 ngày.
• Tự động kích hoạt hệ thống bơm tưới ẩm tự động cho giếng tiếp địa tại các công trình trọng yếu.

Có thể thấy, viêc hiểu điện trở suất của đất là gì là vô cùng quan trọng. Đây không chỉ đơn thuần là việc cắm cọc và đọc số liệu, nó còn là bài toán thiết kế an toàn điện và chống sét.

Một thiết kế chuẩn chỉ bắt đầu từ tiêu chuẩn IEEE/TCVN đến việc hiểu rõ địa tầng, áp dụng đúng hệ số hiệu chỉnh mùa K và lựa chọn phương pháp xử lý đất phù hợp.

Lưu ý từ kỹ sư ngành điện:

1. Không bao giờ lấy giá trị ρ định mức chung: Mỗi vùng đất, hay thậm chí hai vị trí chỉ cách nhau 20m trong một công trình đều có điện trở suất khác nhau, vì vậy hãy luôn đo thực tế.
2. Đo đa khoảng cách: Đừng chỉ đo ở một khoảng cách a duy nhất, hãy đo chuỗi khoảng cách a = 1m, 2m, 4m, 8m, 16m để có cái nhìn toàn cảnh về các lớp đất bên dưới.
3. Lập kế hoạch bảo trì định kỳ: Điện trở  suất đất biến đổi theo thời gian và biến đổi khí hậu. Việc đo kiểm định kỳ 12 tháng/lần là chìa khóa để giữ an toàn cho công trình.
