Quá tải điện là gì? 4 nguyên nhân và hướng dẫn kiểm tra bằng Ampe kìm

Quá tải điện là gì? Trong bài viết này, bạn sẽ nhận được cẩm nang phân tích những tác hại - nguyên nhân và cách kiểm tra quá tải điện để sử dụng điện an toàn hơn.

1. Bản chất hiện tượng quá tải điện là gì và cách nhận biết nhanh

1.1 Hiện tượng quá tải điện là gì?

Quá tải điện (Electrical Overload) là tình trạng cường độ dòng điện chạy qua một phần tử chịu tải của hệ thống điện - chẳng hạn như dây dẫn, máy biến áp hay thiết bị đầu cuối bị vượt quá giới hạn định mức cho phép của phần tử đó trong một khoảng thời gian nhất định.

Bản chất vật lý của sự cố quá tải là sự mất cân bằng nghiêm trọng giữa nhu cầu công suất của phụ tải và khả năng tải giới hạn của hệ thống dây dẫn. Khi hiện tượng quá tải điện xuất hiện, nếu mạng lưới điện không được trang bị các cơ cấu ngắt dòng bảo vệ kịp thời, sự gia tăng nhiệt lượng liên tục theo thời gian sẽ phá hủy cấu trúc lớp vỏ cách điện polymer và gây chập cháy hệ thống.

1.2 Những dấu hiệu trực quan cảnh báo hệ thống điện đang quá tải mang nguy cơ cháy nổ

Dấu hiệu của quá tải điện là gì?

• Aptomat nhảy liên tục: Aptomat - thiết bị bảo vệ đóng ngắt tự động tự động ngắt mạch liên tục khi phát hiện dòng điện vượt quá giới hạn an toàn.
• Sự dâng nhiệt bất thường: Lớp vỏ polymer của dây dẫn điện và vỏ nhựa của Aptomat bị nóng lên một cách rõ rệt khi chạm vào
• Tiếng động lạ tại tiếp điểm: Xuất hiện tiếng ù nhẹ hoặc tiếng kêu lách tách phát ra tại các vị trí tiếp điểm đấu nối như ổ cắm điện hoặc công tắc khi mang tải nặng
• Dấu hiệu mùi khét và đổi màu: Vỏ nhựa của ổ cắm điện hoặc phích cắm thiết bị bị biến dạng, đổi màu cháy sém hoặc tỏa ra mùi khét cách điện.
• Đèn chiếu sáng chập chờn: Bóng đèn chiếu sáng dân dụng bị mờ đi hoặc chập chờn mỗi khi có thêm một thiết bị tiêu thụ công suất lớn được kích hoạt vào hệ thống.

1.3 Tác hại nghiêm trọng của quá tải điện là gì đến tuổi thọ thiết bị và an toàn tính mạng

Hậu quả của sự cố quá tải điện không chỉ dừng lại ở việc gây gián đoạn sinh hoạt hay sản xuất do các thiết bị bảo vệ ngắt mạch, mà còn tàn phá kết cấu phần cứng của toàn bộ hệ thống điện công nghiệp và dân dụng.

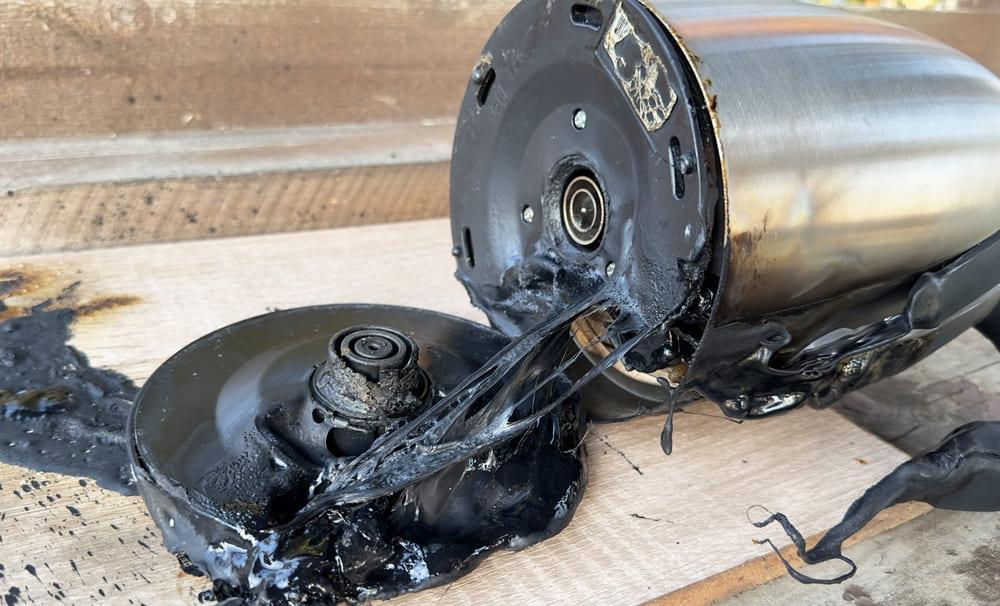

• Hủy hoại thiết bị đầu cuối: Dòng điện dâng cao liên tục sinh nhiệt lớn sẽ làm tăng tốc độ già hóa của vật liệu cách điện, làm hỏng hóc các bo mạch điện tử nhạy cảm và gây cháy cuộn dây động cơ của các thiết bị như tủ lạnh, điều hòa, máy giặt
• Tổn thất tài chính lớn: Hóa đơn tiền điện tăng vọt và phát sinh chi phí sửa chữa, thay thế vật tư hư hại
• Nguy cơ điện giật chết người: Dòng điện rò rỉ qua dây dẫn nóng chảy sẽ truyền trực tiếp ra vỏ kim loại của máy móc, đe dọa trực tiếp tính mạng con người.
• Hỏa hoạn: Quá tải điện là tác nhân gây sự cố chập mạch pha, phóng tia hồ quang điện bén vào các vật liệu dễ cháy xung quanh, gây hỏa hoạn nghiêm trọng trên quy mô lớn.
• Ảnh hưởng môi trường tiêu cực: Sự cố giải phóng các hóa chất độc hại từ chất cách điện bị phá hủy ra hệ sinh thái, gián tiếp làm tăng lượng khí thải nhà kính do hệ thống điện phải tăng sản lượng phát để bù đắp năng lượng hao hụt dọc đường dây sụt áp.

2. Nguyên nhân gây quá tải điện dân dụng là gì? Những mâu thuẫn kỹ thuật cần lưu ý

Ổ cắm tiêu chuẩn 10A ở lưới sinh hoạt 220V sẽ chịu tải tối đa là Pmax=220*10A=2200W

Công suất tải khuyến nghị tối đa (80%) là P_an-toan = 1760W

Vì vậy, bạn không nên cắm cung bếp từ (2.000W) và ấm siêu tốc (1800W) chung ổ vì vượt quá công suất tải khuyến nghị!

Trong dân dụng, các nguyên nhân gây quá tải điện là gì?

2.1 Sử dụng một ổ cắm cho nhiều thiết bị điện

Khi người dùng cắm đồng thời nhiều phụ tải công suất lớn vào cùng một ổ cắm hoặc một ổ cắm nối dài, tổng công suất của các phụ tải sẽ vượt giới hạn chịu tải của tiếp điểm cơ khí ổ cắm, gây ra hiện tượng tích tụ nhiệt lượng cực lớn.

Thực tế vận hành đồng thời các thiết bị nặng tải như bếp từ (1800-2200W), ấm siêu tốc (1500-2200W), lò nướng (1500-2000W) hay máy rửa bát (1200-2400W) trên cùng một ổ cắm là nguyên nhân làm nóng chảy lớp nhựa cách điện, sinh ra hồ quang điện chập cháy trong tích tắc.

2.2 Lựa chọn dây dẫn điện có tiết diện không đủ tải cho phụ tải thực tế

Tiết diện dây dẫn là đại lượng vật lý tỷ lệ thuận với công suất thiết kế và khả năng truyền tải dòng điện an toàn của dây.  Khi tiết diện quá nhỏ so với nhu cầu điện năng của phụ tải, dây điện không thể truyền tải đủ cường độ dòng điện định mức cần thiết.

Dòng điện mang tải nặng chạy qua sẽ liên tục sinh ra lượng nhiệt dư thừa cực lớn theo định luật Joule-Lenz, làm nung chảy lớp vỏ bảo vệ polymer cách điện bên ngoài dây gây chập cháy pha nóng và pha nguội. Sự cố đồng thời làm sụt áp nghiêm trọng dọc đường dây dẫn, làm yếu điện áp cung cấp tới thiết bị điện.

Bên cạnh đó, việc dây dẫn điện bị xuống cấp hoặc oxy hóa qua thời gian dài vận hành không được bảo dưỡng cũng là tác nhân gián tiếp thúc đẩy sự cố quá tải điện xảy ra do khả năng dẫn điện sụt giảm.

2.3 Lắp đặt Aptomat không đạt công suất tải

Aptomat (Cầu dao tự động / Circuit Breaker - CB) là thiết bị đóng cắt bảo vệ mạch điện đa năng, tích hợp đồng thời cơ cấu bảo vệ quá tải bằng rơ le nhiệt lưỡng kim và bảo vệ ngắn mạch bằng cuộn dây điện từ. Thiết bị đóng vai trò như một chốt chặn an toàn cuối cùng, có chức năng tự động ngắt kết nối nguồn điện khi cường độ dòng điện tiêu thụ thực tế của phụ tải vượt quá giới hạn định mức của thiết bị.

Tuy nhiên, nếu hệ thống điện được lắp đặt một Aptomat có dòng điện định mức bảo vệ quá thấp so với công suất sử dụng thực tế của gia đình, cầu dao này sẽ nhảy liên tục (trip) để ngắt nguồn cấp. Aptomat ngắt liên tục làm giảm nhanh tuổi thọ làm việc và độ bền cơ học của cầu dao tự động và các thiết bị đầu cuối.

2.4 Sự cố rò điện, hư hỏng bo mạch từ chính thiết bị tiêu thụ

Sự cố quá tải điện là gì? Bên cạnh các nguyên nhân chủ quan từ việc phân bổ phụ tải và kết cấu lưới, sự cố quá tải dòng điện hoàn toàn có thể phát sinh trực tiếp từ các lỗi phần cứng, hỏng hóc hoặc sự cố bo mạch bên trong các thiết bị điện đầu cuối. Các linh kiện điện tử hoặc động cơ máy móc sau một thời gian dài vận hành không được bảo trì định kỳ có thể bị già hóa cách điện, rò rỉ dòng rò ra vỏ thiết bị hoặc chập cháy bo mạch điều khiển.

Hiện tượng hư hỏng bo mạch này tạo ra một đường dẫn điện có điện trở cực thấp, làm suy giảm đột ngột trở kháng của thiết bị và buộc nó phải kéo cường độ dòng điện tiêu thụ tăng cao một cách bất thường mà không có nguyên nhân rõ ràng. Dòng điện dâng cao bất thình lình này không chỉ gây ra hiện tượng quá tải cục bộ trên nhánh mạch điện cấp cho thiết bị đó, mà còn kéo theo rủi ro cháy nổ thiết bị trong tích tắc nếu Aptomat bảo vệ nhánh không hoạt động chuẩn xác.

Cường độ dòng điện dâng cao vượt ngưỡng thiết kế định mức này sẽ lập tức dẫn đến sự cố quá tải nhiệt cho cả dây dẫn điện lẫn linh kiện máy móc. Để khắc phục triệt để nghịch lý sụt áp dâng dòng này, người dùng tại các khu vực có nguồn điện chập chờn nên đầu tư lắp đặt thêm các thiết bị ổn định điện áp như bộ ổn áp Lioa hoặc UPS Online để bảo vệ an toàn tối đa cho hệ thống điện gia đình.

3. Hướng dẫn chi tiết quy trình 4 bước kiểm tra quá tải điện bằng Ampe kìm

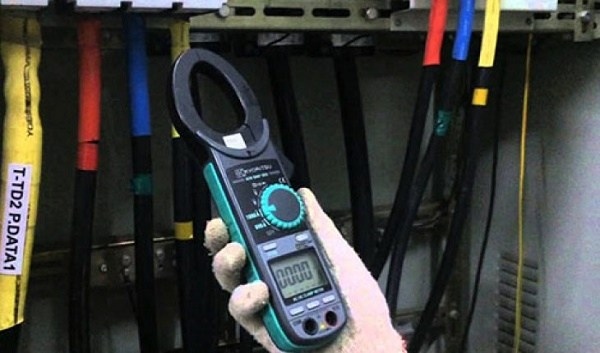

Ampe kìm (Clamp meter) là thiết bị đo điện chuyên dụng tích hợp gọng kìm cảm biến mở rộng, cho phép người vận hành đo trực tiếp cường độ dòng điện hoặc công suất chạy qua mạch dẫn mà không cần cắt rời dây dẫn hay ngắt kết nối nguồn của hệ thống.

 TÓM TẮT QUY TRÌNH 4 BƯỚC ĐO QUÁ TẢI BẰNG AMPE KÌM

* Bước 1: Tính công suất định mức an toàn của mạch (P_dm = U x I_dm).

* Bước 2: Chuẩn bị Ampe kìm đo công suất (Fluke 345 / Hioki CM3286 / Tenmars TM-28E).

* Bước 3: Kẹp duy nhất một dây pha của thiết bị mang tải để đọc trị số công suất (W).

* Bước 4: So sánh kết quả đo thực tế với P_dm để phát hiện quá tải.

Bước 1: Xác định rõ công suất định mức. Trị số giới hạn an toàn này thông thường đã được quy định chi tiết trong hồ sơ bản vẽ thiết kế hệ thống điện hoặc ghi nhận trực tiếp trên nhãn thông số kỹ thuật đính kèm của nhà sản xuất

Bước 2: Chuẩn bị thiết bị đo và thiết lập thang đo phù hợp

Thiết bị đo điện chuyên dụng cần thiết là dòng máy Ampe kìm được tích hợp sẵn tính năng đo công suất. Ngoài phương pháp đo trực tiếp bằng gọng kìm cảm biến, kỹ thuật viên có thể đo dòng điện quá tải bằng phương pháp đo sụt áp trên điện trở hạn dòng được mắc nối tiếp với phụ tải.

Bước 3: Thao tác kẹp cảm biến và đo cường độ dòng điện thực tế

Bước tiếp theo là thực hiện thao tác kẹp gọng cảm biến trực tiếp tại vị trí dây dẫn cần đo trong hệ thống điện. Cần đảm bảo gọng của Ampe kìm kẹp được khép kín hoàn toàn để tránh các sai số cảm ứng từ trường.

Đối với trường hợp sử dụng đồng hồ đo điện đa năng không có gọng kẹp cảm biến, kỹ thuật viên bắt buộc phải tiến hành đo riêng biệt trị số hiệu điện thế và cường độ dòng điện của mạch, sau đó nhân hai giá trị thu được lại với nhau để xác định công suất tiêu thụ thực tế của phụ tải.

Bước 4: Đối chiếu kết quả thực tế với công suất định mức và đưa ra giải pháp giảm tải.

Khi phát hiện tình trạng quá tải này, người vận hành phải lập tức thực hiện các biện pháp khẩn cấp để giảm tải điện tức thời, bao gồm việc tắt hoặc ngắt kết nối các thiết bị điện không cần thiết và tiến hành phân bổ lại lịch hoạt động của các thiết bị có công suất lớn ra các thời điểm khác nhau trong ngày.

4. Câu hỏi thường gặp (FAQ)

1. Làm thế nào để phân biệt nhanh sự khác nhau giữa ngắn mạch, quá áp và quá tải điện là gì?

Quá tải điện (Overload): Xảy ra khi cường độ dòng điện (Ampe - A) vượt quá khả năng tải định mức của dây dẫn hoặc thiết bị đóng cắt trong một thời gian dài do sử dụng quá nhiều phụ tải. Thiết bị bảo vệ ứng dụng rơ le nhiệt lưỡng kim ngắt mạch bằng sự giãn nở nhiệt.

Ngắn mạch (chập điện): Là sự cố xảy ra khi dây nóng và nguội (hoặc các dây pha nóng với nhau) tiếp xúc trực tiếp tại một tiếp điểm có điện trở bằng 0, làm dòng điện vọt tăng đột biến tức thì và điện áp sụt giảm cực mạnh, gây lực điện động lớn phá hủy thiết bị và chập cháy nổ trong tích tắc. Bảo vệ bằng cuộn dây điện từ ngắt nhanh của Aptomat hoặc cầu chì.

Quá áp:  Xảy ra khi trị số hiệu điện thế (Vôn - V) dâng cao vượt quá giới hạn an toàn định mức danh nghĩa của hệ thống và thiết bị điện. Bảo vệ bằng thiết bị chống sốc điện cách ly hoặc chống sét van.

2. Có nên tự thay thế Aptomat (CB) có dòng điện định mức lớn hơn khi cầu dao này bị nhảy liên tục không?

Tuyệt đối không được tự ý thay thế Aptomat (Cầu dao tự động / Circuit Breaker - CB) có trị số dòng định mức lớn hơn nếu không tiến hành nâng cấp đồng bộ tiết diện của dây dẫn điện trong hệ thống.

Nếu bạn nâng định mức ngắt của Aptomat mà giữ nguyên dây điện cũ có tiết diện nhỏ, khi quá tải xảy ra, dòng điện quá dòng tiếp tục đốt nóng làm vỏ nhựa bảo vệ nóng chảy gây phóng hỏa hoạn chập cháy âm tường, trong khi Aptomat mới vẫn trơ lỳ không nhảy bảo vệ do chưa đạt ngưỡng ngắt mới.

3. Cách tính toán công suất chịu tải của một ổ cắm điện nối dài để tránh quá tải điện trong gia đình

Trả lời: Để phòng ngừa sự cố quá tải nhiệt gây chập nổ tại các tiếp điểm, người sử dụng cần thực hiện tính toán công suất chịu tải thực tế thông qua công thức vật lý gốc liên kết giữa Công suất tiêu thụ (Power) ký hiệu là P (đo bằng Oát - W), Hiệu điện thế (Voltage) ký hiệu là U (đo bằng Vôn - V) và Cường độ dòng điện (Current) ký hiệu là I (đo bằng Ampe - A).

Sau đó bạn áp dụng quy tắc an toàn 80% (chỉ vận hành tối đa 80% công suất thiết kế của thiết bị đóng cắt hoặc đường dây dẫn).

Hy vọng những thông tin chi tiết trên đã giúp bạn hiểu rõ hơn về quá tải điện là gì? Để tìm hiểu thêm về những kiến thức hữu ích về điện, truy cập thông tin điện công nghiệp ngay nhé!
