Thủy lực là gì? Cẩm nang xử lý sự cố thực chiến

Thủy lực là một trong những nền tảng truyền tải lực và năng lượng quan trọng nhất trong hạ tầng công nghiệp hiện đại. Từ các cỗ máy khai khoáng hạng nặng, dây chuyền ép nhựa chính xác đến hệ thống nâng hạ càng đáp hàng không, công nghệ truyền động chất lỏng đảm bảo khả năng vận hành bền bỉ với mật độ công suất cực cao. Bài viết này sẽ phân tích toàn diện từ cơ sở lý thuyết, thủy lực là gì, cấu trúc phần cứng, khoa học chất lỏng đến phương pháp chẩn đoán sự cố chuyên sâu dành cho các kỹ sư và quản lý vận hành B2B

1. Thủy lực là gì? Định nghĩa và cơ sở vật lý nền tảng

1.1 Khái niệm và bản chất truyền năng lượng

Thủy lực là ngành khoa học kỹ thuật nghiên cứu về sự chuyển động, kiểm soát và truyền tải năng lượng thông qua chất lỏng bị nén trong một môi trường giới hạn kín.

Bản chất truyền động trong thủy lực là gì?: Hệ thống vận hành theo chu trình chuyển đổi năng lượng khép kín. Bơm thủy lực tiếp nhận cơ năng (từ động cơ điện hoặc động cơ đốt trong) để nén chất lỏng, biến cơ năng thành năng lượng chất lỏng có áp suất. Chất lỏng dòng chảy mang áp suất này di chuyển qua hệ thống ống dẫn và van điều khiển, sau đó tới cơ cấu chấp hành (xi lanh hoặc motor thủy lực). Tại đây, năng lượng chất lỏng được biến đổi ngược lại thành cơ năng dưới dạng chuyển động tịnh tiến tuyến tính hoặc chuyển động quay.

1.2 Phân biệt thủy tĩnh học và thủy động học

Ứng dụng của hệ thống thủy lực là gì? Ứng dụng trong công nghiệp chia làm hai trạng thái cơ học là thủy tĩnh học và thủy động học.

• Thủy tĩnh học: Nghiên cứu chất lỏng ở trạng thái nghỉ hoặc chuyển động với vận tốc rất thấp trong không gian kín. Lực truyền động dựa vào áp suất truyền đi hơn là động năng của dòng chảy.

Lực tác dụng:

• F = P x A
• Áp suất thủy tĩnh:
  P_s = hg
  (Trong đó: h là chiều cao cột chất lỏng [m], là tỷ khối [kg/m³], g là gia tốc trọng trường [m/s²]).
• Đặc tính: Áp suất thủy tĩnh chỉ phụ thuộc vào chiều cao cột chất lỏng h và tỷ khối , hoàn toàn không phụ thuộc vào hình dạng bình chứa.

• Thủy động học (Hydrodynamics): Nghiên cứu chất lỏng trong dòng chảy chuyển động liên tục, tận dụng động năng để tạo lực tác dụng.
• Lực tác dụng gắn liền với gia tốc và khối lượng:
  F = ma
• Mối liên hệ lưu lượng liên tục (phương trình dòng chảy):
  Q = Av => v=QA
  (Trong đó: Q là lưu lượng dòng chảy [m³/s], A là diện tích mặt cắt ngang [m²], v là vận tốc dòng chảy [m/s]).

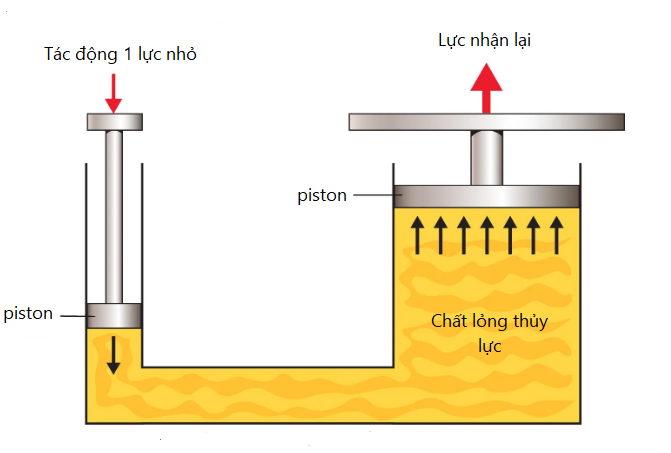

1.3 Định luật Pascal & Công thức khuếch đại lực thực tế

• Định luật Pascal: Độ tăng áp suất lên một chất lỏng chứa trong bình kín được truyền nguyên vẹn theo mọi hướng đến mọi điểm của chất lỏng và thành bình chứa.
• Công thức nòng cốt:
1. Mối liên hệ Áp suất & Lực khuếch đại:
   P = F1A1=F2A2 =>  F2 = F1 x (A2A1)
2. Mối liên hệ Lưu lượng & Tốc độ:
   Q = Av => v = QA

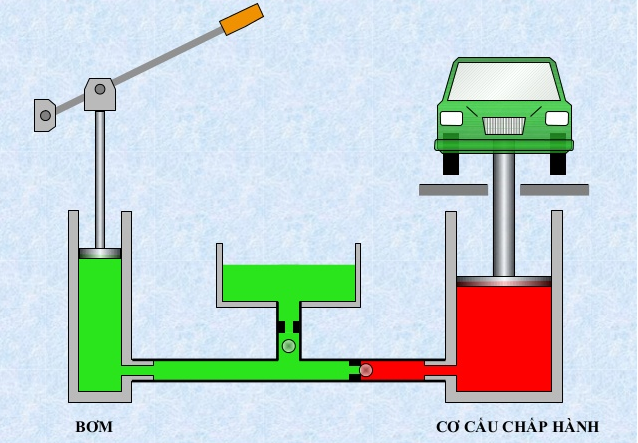

Bài toán thực tế về thủy lực là gì:

Xác định diện tích piston nâng A_2 cần thiết để nâng một chiếc ô tô có trọng lượng F_2 = 150.000 N bằng nguồn cấp thủy lực có áp suất làm việc P = 75 bar = 7,5 x 10^6  Pa.

Áp dụng công thức:

A_2 = F2P = 150.000N7,5 x 106 Pa= 0,02 m^2 = 200  cm^2

Như vậy, chỉ cần một piston có diện tích bề mặt 200 cm^2 chịu áp suất 75 bar là đủ nâng hoàn toàn tải trọng 150.000 N

2. Cấu trúc Modular và ký hiệu sơ đồ mạch thủy lực (ISO 1219)

+-----------------------------------------------------------------------+

|                KHỐI TÍN HIỆU & PHỤ TRỢ (Signal Section)               |

|      (Cảm biến, Công tắc hành trình, Nút ấn, Dây tuy-ô dẫn dầu)       |

+-----------------------------------------------------------------------+

                                   |

                                   v

+-----------------------------------------------------------------------+

|                KHỐI NGUỒN THỦY LỰC (Power Supply Section)             |

|   (Động cơ, Bơm thủy lực, Bể chứa dầu, Van an toàn, Bộ lọc, Đồng hồ)  |

+-----------------------------------------------------------------------+

                                   |

                                   v

+-----------------------------------------------------------------------+

|             KHỐI ĐIỀU KHIỂN DÒNG NĂNG LƯỢNG (Power Control)           |

|      (Van điều hướng, Van điều áp, Van tiết lưu, Van một chiều)       |

+-----------------------------------------------------------------------+

                                   |

                                   v

+-----------------------------------------------------------------------+

|                    KHỐI CHẤP HÀNH (Drive Section)                    |

|          (Xi lanh tịnh tiến tuyến tính & Motor chuyển động quay)      |

+-----------------------------------------------------------------------+

2.1 Cấu trúc 4 khối phần cứng cốt lõi của hệ thống thủy lực là gì?

Một hệ thống thủy lực chuẩn công nghiệp được xây dựng dạng modular khép kín từ 4 khối chính:

1. Khối nguồn thủy lực (Power Supply Section): Bao gồm Động cơ điện/Diezen, Bơm thủy lực (tạo áp suất), Bể/Thùng chứa dầu (Reservoir chứa môi chất và tản nhiệt), Van an toàn (Relief Valve), Bộ lọc dầu (Filter) và Đồng hồ đo áp suất.
2. Khối điều khiển dòng năng lượng (Power Control Section): Tập hợp các cụm van chuyên dụng gồm Van điều khiển đảo chiều (Directional Control Valves), Van điều chỉnh áp suất (Pressure Control Valves), Van điều chỉnh lưu lượng/tiết lưu (Flow Control Valves) và Van một chiều.
3. Khối chấp hành (Drive Section): Chuyển đổi áp suất thành cơ năng công tác. Bao gồm Xi lanh thủy lực (tạo chuyển động tịnh tiến) và Motor thủy lực (tạo chuyển động quay).
4. Khối tín hiệu & phụ trợ (Signal Control Section): Công tắc hành trình, nút ấn điều khiển, cảm biến đo áp suất/lưu lượng và đường ống dẫn tuy-ô chịu áp lực cao.

2.2 Ký hiệu Sơ đồ Mạch theo Tiêu chuẩn Quốc tế ISO 1219 của thủy lực là gì?

Tiêu chuẩn ISO 1219 quy định đồng bộ các ký hiệu đồ họa trên sơ đồ mạch thủy lực quốc tế:

• Van điều hướng (Directional Control Valves): Được biểu diễn bằng các ô vuông liền kề thể hiện số vị trí làm việc và số cửa nối dầu. Các van phổ biến bao gồm 2/2, 3/2, 4/2, 5/2 và 4/3. Riêng van 4/3 có các dạng trạng thái vị trí trung gian đặc thù:
• Vị trí đóng P-A-B-T: Khóa hoàn toàn các cửa, giữ nguyên vị trí cơ cấu chấp hành.
• Vị trí xả tải P -> T: Nối cửa bơm P trực tiếp về thùng T để giảm tải cho bơm khi nghỉ, trong khi cửa A, B bị khóa.
• Vị trí H trung gian: Nối thông tất cả các cửa P-A-B-T về thùng chứa.
• Vị trí By-pass: Cho phép dòng chảy nối tắt linh hoạt.
• Van áp suất & Lưu lượng:
• Van an toàn (Pressure Relief Valve): Giới hạn áp suất tối đa để bảo vệ hệ thống không bị quá tải.
• Van tiết lưu một chiều: Điều chỉnh lưu lượng theo một chiều và cho phép dòng chảy tự do chiều ngược lại.
• Van ổn tốc tự chỉnh: Giữ lưu lượng không đổi ngay cả khi áp suất tải biến động.
• Khóa thủy lực kép (Pilot-operated check valve): Định vị chặt cơ cấu chấp hành, chống trôi tải trọng.
• Chuẩn đường kính & Áp suất ISO:
• Đường kính danh nghĩa chuẩn van:4 mm, 6 mm, 10 mm, 16 mm, 20 mm, 25 mm, 32 mm.
• Cấp áp suất làm việc tiêu chuẩn: 25 bar, 40 bar, 60 bar, 100 bar, 160 bar, 200 bar, 250 bar, 315 bar, 400 bar.

2.3 Phân loại Chi tiết các cơ cấu chấp hành (Actuators)

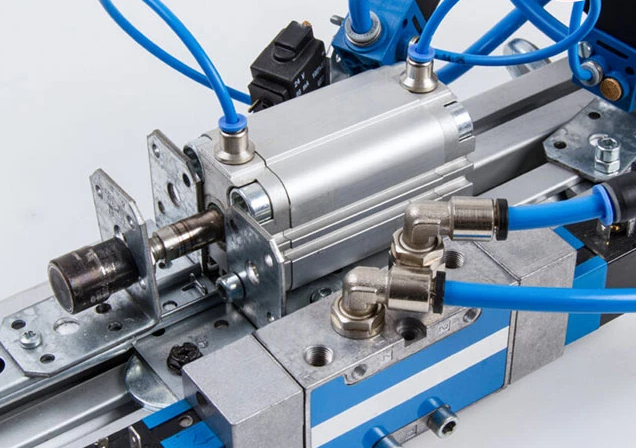

Các loại xi lanh thủy lực là gì?

• Xi lanh tác dụng đơn: Dầu áp suất chỉ cấp vào một phía để đẩy piston, chiều ngược lại nhờ lực lò xo hoặc tải trọng bản thân.
• Xi lanh tác dụng kép: Cấp dầu áp suất cả hai phía đường tiến và đường lùi.
• Xi lanh vi sai: Thiết kế có tỷ lệ diện tích piston/cần piston là 2:1, giúp cân bằng tốc độ hoặc tăng tốc hành trình tiến.
• Xi lanh đồng bộ: Cần piston xuất hiện ở cả hai phía, đảm bảo diện tích và lực đẩy hai chiều bằng nhau tuyệt đối.
• Xi lanh có đệm giảm chấn: Tích hợp bộ phận hãm ở cuối hành trình, tránh va đập cơ khí gây tổn hại phớt và nắp xi lanh.
• Xi lanh cộng lực: Ghép nối tiếp nhiều piston để tăng gấp đôi lực đẩy trong không gian đường kính hẹp.

Motor thủy lực

Biến đổi dòng chảy chịu áp suất thành mô-men quay liên tục.

• Motor Bánh răng (Ăn khớp ngoài / Ăn khớp trong): Cấu tạo đơn giản, tốc độ cao, giá thành tối ưu.
• Motor Cánh gạt (Vane Motor): Vận hành êm ái, độ ồn thấp, dải lưu lượng trung bình.
• Motor Piston (Hướng trục - Axial Piston / Hướng kính - Radial Piston): Khả năng chịu áp suất cực cao, tạo mô-men xoắn lớn ở tốc độ thấp.
• Mối liên hệ công thức tính toán:
• Mô-men xoắn và công suất:
  P = M x
• Lưu lượng và tốc độ quay:
  Q = n x V_d
  (Trong đó: M là mô-men xoắn [Nm], là vận tốc góc [rad/s], n là tốc độ quay [vòng/phút], V_d là thể tích tích công tác [cm³/vòng]).

3. Khoa học về chất lỏng thủy lực và hiện tượng xâm thực

3.1 Vai trò & Tiêu chuẩn chọn dầu thủy lực

Dầu thủy lực là gì? Dầu thủy lực đóng vai trò là "máu" của toàn bộ hệ thống truyền động với 3 chức năng cốt lõi:

1. Môi chất truyền tải lực và năng lượng: Luân chuyển áp suất từ bơm tới thiết bị chấp hành.
2. Bôi trơn bề mặt: Giảm ma sát, chống ăn mòn các chi tiết cơ khí chuyển động tương đối (piston, đĩa phân phối, bánh răng).
3. Làm mát và làm kín: Tản nhiệt sinh ra do ma sát dòng chảy và lấp đầy các khe hở vi mô để ngăn rò rỉ nội bộ.

Độ nhớt & Bọt khí:

Độ nhớt tiêu chuẩn công nghiệp được phân loại theo ISO VG (32, 46, 68).

• Tác động của nhiệt độ: Nhiệt độ làm việc tăng cao vượt ngưỡng thiết kế làm suy giảm nghiêm trọng độ nhớt động học của dầu. Khi dầu quá lỏng, tỷ lệ rò rỉ dầu qua các khe hở cơ khí tăng mạnh.
• Minh chứng dữ liệu: Ở áp suất làm việc 230 bar, khi nhiệt độ dầu tăng làm tụt chỉ số độ nhớt, tổn thất lưu lượng rò rỉ nội bộ của bơm có thể nhảy vọt từ 6% lên tới 13%, làm suy giảm trực tiếp hiệu suất toàn hệ thống.

Nhiệt độ dầu tăng cao

       │

       ▼

Chỉ số độ nhớt giảm (Dầu bị lỏng)

       │

       ▼

Gia tăng rò rỉ qua các khe hở cơ khí

       │

       ▼

Tổn thất lưu lượng nhảy vọt (Từ 6% lên 13% ở 230 bar)

       │

       ▼

Hiệu suất toàn hệ thống sụt giảm & Sinh nhiệt thứ cấp

3.2 Hiện tượng xâm thực (Cavitation) & Va đập thủy lực

• Cơ chế phát sinh của hiện tượng xâm thực và va đập thủy lực là gì: Khi đường ống dẫn hút của bơm bị lọt khí (lỏng mối ghép) hoặc bộ lọc đầu vào bị tắc nghẽn, áp suất cục bộ tại đường hút tụt giảm xuống dưới mức áp suất hơi saturated của dầu. Tại thời điểm này, các bọt khí tách ra và hình thành dày đặc trong dòng dầu. Khi các bọt khí này bị cuốn vào vùng áp suất cao phía trong bơm, chúng bị nén và phát nổ vỡ tan đột ngột (implosion), tạo ra sóng xung kích áp suất cực lớn cục bộ (hiện tượng va đập thủy lực).
• Tác hại: Phát ra tiếng ồn rít chói tai, gây rung giật toàn bộ đường ống, bóc tách và phá hủy bề mặt kim loại của đĩa phân phối, rotor và piston bơm (ăn mòn rỗ bề mặt).
• Biện pháp phòng ngừa:
1. Siết chặt tuyệt đối toàn bộ khớp nối và mặt đệm đường hút.
2. Định kỳ vệ sinh, thay thế bộ lọc dầu đường hút đúng tiêu chuẩn micron.
3. Chuyển đổi sang sử dụng dầu thủy lực sinh học phân hủy cao có khả năng chống tách bọt và chịu nhiệt vượt trội.

4. Bảng so sánh đa chiều TCO: Thủy lực vs. Khí nén vs. Truyền động điện

Để lựa chọn giải pháp tối ưu cho chi phí sở hữu (Total Cost of Ownership - TCO), các kỹ sư cần đánh giá ma trận so sánh 3 công nghệ truyền động phổ biến nhất hiện nay:

4.1 Bảng ma trận kỹ thuật & Chi phí đầu tư (TCO)

5. Cẩm nang bảo trì và ma trận chẩn đoán sự cố hệ thống thủy lực là gì?

5.1 Ma trận chẩn đoán sự cố thực tế

Cách chẩn đoán sự cố hệ thống thủy lực là gì? Khi gặp hiện tượng bất thường, kỹ sư vận hành có thể tra cứu nhanh nguyên nhân và hành động khắc phục theo ma trận tiêu chuẩn dưới đây:

5.2 Lịch trình bảo dưỡng định kỳ và an toàn áp suất của thủy lực là gì?

Toàn bộ quy trình vận hành phải tuân thủ nghiêm ngặt lịch trình bảo dưỡng preventive maintenance:

[HẰNG NGÀY]   Kiểm tra mức dầu bể chứa & Nhiệt độ làm việc (Tối đa 60°C)

      │

      ▼

[HẰNG TUẦN]  Kiểm tra độ sạch của dầu, phát hiện rò rỉ tại các khớp nối tuy-ô

      │

      ▼

[HẰNG THÁNG] Kiểm tra độ chênh áp qua bộ lọc dầu & Vệ sinh van tiết lưu

      │

      ▼

[ĐỊNH KỲ]    Thay dầu mới sau 2000-4000 giờ vận hành & Thay bộ phớt làm kín

QUY TẮC AN TOÀN ÁP SUẤT CAO (SAFETY FIRST):

1. Xả áp tuyệt đối: Bắt buộc xả toàn bộ áp suất dư tịnh trữ trong các bình tích áp (Accumulator) và đường ống về 0 bar trước khi tiến hành tháo lắp bất kỳ ống tuy-ô hoặc cụm van nào.
2. Chống tia dầu áp lực: Không dùng tay trần để kiểm tra điểm rò rỉ dầu. Tia dầu dưới áp suất> 100 bar có thể đâm xuyên qua da gây hoại tử nghiêm trọng.
3. Xử lý chất thải: Dầu thải phải được lưu trữ trong thùng phuy chuyên dụng và chuyển giao cho đơn vị xử lý chất thải nguy hại theo quy định môi trường.

6. Ứng dụng chuyên sâu theo ngành và hướng dẫn lựa chọn thiết bị thủy lực là gì?

6.1 Phân loại ứng dụng công nghiệp và công trình

Hệ thống thủy lực hiện diện trong hầu hết các ngành kinh tế trọng điểm nhờ khả năng chịu tải vượt trội. Những ứng dụng của thủy lực là gì?

• Trang thiết bị Xây dựng & Khai khoáng: Xe đào, máy xúc, máy ủi, cẩu thi công chuyên dụng, máy ép cọc thủy lực áp lực lớn, máy cưa vòng đá.
• Chế tạo Mộc & Logistics: Máy ép nhựa tự động, máy dập định hình kim loại, máy chấn tôn thủy lực chính xác, bàn nâng hạ cơ khí, sàn nâng tự động Dock Leveler tại các kho vận, thang tải hàng hạng nặng.
• Giao thông, Hàng hải & Hàng không: Hệ thống phanh thủy lực ô tô, hệ thống trợ lực lái (Power Steering), phuộc nhún giảm xóc, cơ cấu nâng hạ càng đáp và cánh tà máy bay thương mại, hệ thống tời nâng tàu biển.

6.2 Hướng dẫn lựa chọn thiết bị thủy lực là gì và tư vấn mua hàng B2B

Để thiết kế hoặc thay thế thiết bị thủy lực chính xác, doanh nghiệp cần căn cứ vào 4 thông số đầu vào cốt lõi:

1. Tải trọng công tác (F [N]): Quyết định đường kính piston xi lanh hoặc mô-men quay của motor.
2. Áp suất làm việc (P [bar]): Xác định cấp bền của vỏ xi lanh, van và đường ống tuy-ô.
3. Hành trình làm việc (S [mm]): Xác định chiều dài xi lanh và độ võng cần piston.
4. Lưu lượng yêu cầu (Q [lít/phút]): Quyết định thể tích tích công tác của bơm và kích thước đường kính van.

Lời khuyên từ chuyên gia: Nhằm đảm bảo hệ thống vận hành liên tục 24/7 không gặp sự cố đứt gãy dây chuyền, các nhà máy nên ưu tiên lựa chọn thiết bị chính hãng từ các thương hiệu uy tín. Các sản phẩm này luôn đầy đủ chứng nhận an toàn áp suất cao (CO/CQ), đi kèm dịch vụ hỗ trợ kỹ thuật tính toán thiết kế chi tiết.

Tóm lại, bạn đã biết thủy lực là gì. Trải qua hành trình phát triển từ những nguyên lý cơ bản của cơ học chất lỏng đến các hệ thống truyền động tự động hóa tinh vi, thủy lực đã chứng minh vai trò là "trái tim" không thể thay thế trong ngành chế tạo máy và hạ tầng công nghiệp nặng. Với mật độ công suất vượt trội, khả năng tạo ra lực truyền động cực lớn lên tới hàng nghìn kN cùng độ chính xác vị trí tiệm cận mức tuyệt đối, công nghệ thủy lực chính là lời giải tối ưu cho các bài toán nâng hạ, nén dập và vận hành thiết bị siêu trường siêu trọng
