Tiêu chuẩn đo điện trở cách điện của dây dẫn và cách đo chi tiết

I. Tầm quan trọng của việc kiểm tra điện trở cách điện trong hệ thống điện

Kiểm tra điện trở cách điện là một bước quan trọng trong việc đảm bảo an toàn và hiệu suất cho hệ thống điện. Điện trở cách điện giúp đánh giá khả năng cách lý của các dây dẫn và thiết bị điện, từ đó ngăn ngừa nguy cơ rò rỉ điện, chập cháy hoặc hỏng hóc thiết bị. Đặc biệt, việc đo điện trở cách điện định kỳ giúp phát hiện sớm các dấu hiệu suy giảm chất lượng cách điện, tránh những sự cố nghiêm trọng như tai nạn điện hoặc gián đoạn hoạt động sản xuất. Theo các tiêu chuẩn quốc tế như IEC và TCVN, kiểm tra điện trở cách điện là yêu cầu bắt buộc trong quá trình lắp đặt, vận hành và bảo trì hệ thống điện nhằm đảm bảo tính liên tục và an toàn cho hệ thống.

II. Tiêu chuẩn đo điện trở cách điện của dây dẫn

1. Tiêu chuẩn TCVN về đo điện trở cách điện

Tiêu chuẩn TCVN 4726:1989 là một trong những quy định quan trọng liên quan đến phương pháp đo điện trở cách điện của dây dẫn tại Việt Nam. Tiêu chuẩn này đề cập đến các yêu cầu về kỹ thuật và phương pháp đo để đảm bảo rằng hệ thống điện và thiết bị hoạt động ổn định, an toàn. Bên cạnh đó, các tiêu chuẩn TCVN khác cũng được sử dụng để hướng dẫn về quy trình kiểm tra và giám sát chất lượng dây dẫn điện. TCVN 4726:1989 đòi hỏi việc đo điện trở cách điện phải được thực hiện với các thiết bị chuyên dụng, đảm bảo độ chính xác và phù hợp với từng loại dây dẫn và thiết bị.

2. Tiêu chuẩn quốc tế IEC

Bên cạnh các tiêu chuẩn TCVN, các tiêu chuẩn quốc tế như IEC 60228 và IEC 60364 cũng là cơ sở quan trọng cho việc đánh giá và kiểm tra cách điện của dây dẫn. IEC 60228 xác định các yêu cầu về chất lượng của dây dẫn điện, bao gồm các yếu tố về độ bền cơ học và khả năng cách điện. IEC 60364, mặt khác, tập trung vào quy chuẩn lắp đặt hệ thống điện và đảm bảo rằng các tiêu chuẩn về cách điện được tuân thủ nghiêm ngặt trong quá trình thi công và vận hành.

3. Các yêu cầu cụ thể về điện trở cách điện

Để đảm bảo hệ thống điện hoạt động an toàn, các yêu cầu cụ thể về điện trở cách điện phải được tuân thủ, bao gồm:

Mức điện áp thử: Tùy thuộc vào loại hệ thống và dây dẫn, điện áp thử thường từ 250V, 500V đến 1000V. Các mức điện áp thử phải đủ lớn để xác định chính xác khả năng cách điện của dây dẫn.

Thời gian đo: Quá trình đo thường kéo dài ít nhất 1 phút để đạt được kết quả chính xác và đáng tin cậy.

Giá trị tối thiểu của điện trở cách điện: Đối với các hệ thống thông thường, điện trở cách điện tối thiểu phải đạt 1 MΩ. Tuy nhiên, các hệ thống đặc biệt như những hệ thống có yêu cầu cao về an toàn có thể yêu cầu mức điện trở cao hơn, lên đến hàng chục hoặc hàng trăm MΩ.

Việc tuân thủ các tiêu chuẩn này đảm bảo dây dẫn hoạt động ổn định, tránh rò rỉ dòng điện và ngăn chặn các sự cố tiềm ẩn.

III. Quy trình đo điện trở cách điện của dây dẫn

1. Dụng cụ đo cần thiết

Megohmmeter: Đây là thiết bị chính được sử dụng để đo điện trở cách điện. Megohmmeter hoạt động bằng cách cung cấp điện áp DC cao (thường là 250V, 500V, 1000V hoặc cao hơn) để kiểm tra khả năng cách điện của dây dẫn. Chức năng của nó là đo điện trở ở mức megaohm (MΩ), cho phép đánh giá mức độ cách điện của dây dẫn và thiết bị điện.

Dụng cụ phụ trợ: Gồm dây nối, kẹp đo và các phụ kiện khác để đảm bảo kết nối an toàn và chính xác giữa megohmmeter và dây dẫn được kiểm tra.

2. Chuẩn bị trước khi đo

Tắt nguồn điện và đảm bảo an toàn: Trước khi tiến hangh đo, hệ thống phải được ngắt kết nối hoàn toàn khỏi nguồn điện để đảm bảo an toàn cho người thực hiện và tránh hư hỏng thiết bị đo.

Kiểm tra tình trạng dây dẫn và hệ thống: Trước khi đo, cần kiểm tra kỹ lưỡng dây dẫn để xác định xem có dấu hiệu hư hỏng hoặc rò rỉ điện nào không. Điều này giúp xác định được vấn đề trước khi thực hiện đo lường.

3. Các bước tiến hành đo điện trở cách điện

Chọn mức điện áp đo phù hợp: Tùy theo loại dây dẫn và mục đích sử dụng, lựa chọn mức điện áp đo phù hợp. Các mức phổ biến bao gồm 250V, 500V và 1000V.

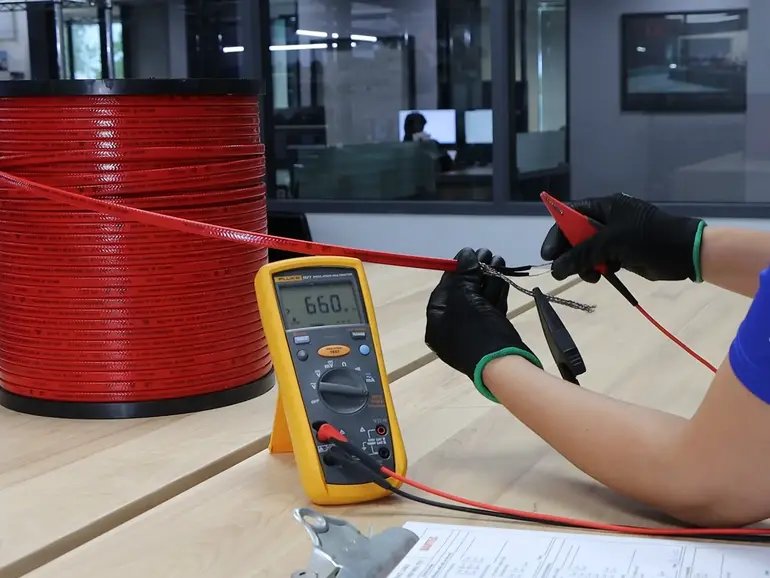

Nối megohmmeter vào đầu dây dẫn và tiến hành đo: Đặt các kẹp đo vào hai đầu dây dẫn cần kiểm tra. Megohmmeter sẽ bắt đầu cung cấp điện áp và đo điện trở cách điện giữa các đầu nối.

Theo dõi và ghi lại kết quả: Quan sát giá trị điện trở được hiển thị trên megohmmeter trong quá trình đo. Kết quả cần được ghi lại đầy đủ để so sánh và đánh giá sau này.

So sánh với giá trị tiêu chuẩn để đánh giá: Sau khi đo, so sánh giá trị điện trở thu được với các tiêu chuẩn đã quy định (thường là tối thiểu 1 MΩ) để xác định liệu dây dẫn có đạt yêu cầu về cách điện hay không.

3. Cách đọc và phân tích kết quả đo

Giá trị điện trở bao nhiêu là đạt yêu cầu?: Thông thường, nếu giá trị điện trở đo được cao hơn 1 MΩ, hệ thống được xem là đạt yêu cầu cách điện. Tuy nhiên, đối với các hệ thống có yêu cầu cao về cách điện, giá trị này có thể cao hơn nhiều (có thể lên tới hàng chục hoặc hàng trăm MΩ).

Phân tích khi kết quả đo thấp hơn tiêu chuẩn: Nếu kết quả đo thấp hơn mức tiêu chuẩn, điều này cho thấy cách điện của dây dẫn đã bị suy giảm hoặc có vấn đề. Lúc này, cần tiến hành kiểm tra chi tiết dây dẫn để tìm ra nguyên nhân và thực hiện sửa chữa hoặc thay thế dây dẫn nếu cần. Những giá trị thấp có thể là dấu hiệu của rò rỉ điện, độ ẩm cao trong môi trường, hoặc hư hỏng lớp cách điện.

IV. Tầm quan trọng của bảo dưỡng và kiểm tra cách điện của hệ thống dây dẫn

Quy trình bảo dưỡng và kiểm tra cách điện của hệ thống dây dẫn đóng vai trò quan trọng trong việc duy trì an toàn và hiệu suất cho hệ thống. Định kỳ kiểm tra điện trở cách điện giúp phát hiện sớm các hư hỏng hoặc suy giảm cách điện do môi trường, độ ẩm hoặc sự hao mòn tự nhiên theo thời gian.

Bước đầu tiên trong quy trình là ngắt điện hoàn toàn và sử dụng megohmmeter để đo điện trở cách điện của dây dẫn. Nếu giá trị đo thấp hơn tiêu chuẩn (thường là 1 MΩ), cần thay thế hoặc sửa chữa dây dẫn để ngăn ngừa nguy cơ rò rỉ điện hoặc cháy nổ. Bảo dưỡng cách điện định kỳ không chỉ giúp đảm bảo an toàn mà còn kéo dài tuổi thọ của hệ thống điện, tối ưu hóa hoạt động và giảm chi phí sửa chữa trong tương lai.
