Trở kháng là gì? Định nghĩa - Công thức và kinh nghiệm xử lý sự cố

Trở kháng là gì? Khác gì so với điện trở thuần? Trong bài viết này bạn sẽ được giải đáp lần lượt từ định nghĩa, công thức tính, phương pháp đo, các thiết bị đo đến ứng dụng trở kháng để giải quyết case study hệ thống điện bị ngắt mạch vào giữa trưa.

1. Trở kháng là gì? Định nghĩa và lịch sử phát triển

1.1 Định nghĩa trở kháng là gì?

Trở kháng, ký hiệu là Z, đơn vị đo là Ohm (Ω), là đại lượng đặc trưng cho sự cản trở dòng điện xoay chiều (AC) trong một mạch điện.

Nói cách khác, trở kháng chính là phiên bản "nâng cấp" của điện trở thuần mà chúng ta quen thuộc trong mạch một chiều (DC). Nếu như điện trở chỉ đơn giản cản trở dòng điện một chiều, thì khi chuyển sang môi trường xoay chiều phức tạp hơn, khái niệm này được mở rộng thành trở kháng để phản ánh đầy đủ hơn cách dòng điện bị cản trở trong mạch AC.

1.2 Bản chất toán học của trở kháng là gì?

Đi sâu hơn một chút, trở kháng thực chất là một đại lượng phức, gồm hai phần:

• Phần thực (R): đây chính là điện trở thuần. Phần này gây cản trở dòng điện và tiêu hao năng lượng dưới dạng nhiệt.
• Phần ảo (X): đây là điện kháng, bao gồm cảm kháng (X_L) và dung kháng (X_C). Khác với phần thực, phần ảo không tiêu hao năng lượng mà chỉ tích lũy năng lượng dưới dạng từ trường hoặc điện trường, rồi sau đó hoàn trả lại cho nguồn phát.

Khi bạn đạp xe, điện trở thuần (R) giống như ma sát của mặt đường gồ ghề, ổ gà cản trở bánh xe. Điện cảm và điện dung giống như lực hút của trọng lực kéo bạn ngược lại khi đang leo dốc. Sự kết hợp của cả hai lực cản này chính là Trở kháng tổng thể mà bạn phải vượt qua

Hai phần này được gộp lại trong công thức biểu diễn số phức:

Z = R + jX

(trong đó j² = -1)

1.3 Dấu mốc lịch sử

Lịch sử của trở kháng là gì? Về mặt lịch sử, khái niệm "trở kháng" (Impedance) được chính thức đưa vào ngành kỹ thuật điện từ tháng 7 năm 1886, bởi nhà vật lý Oliver Heaviside.

2. Công thức tính trở kháng và sự khác biệt so với điện trở

2.1 Công thức tính tổng trở mạch xoay chiều nối tiếp

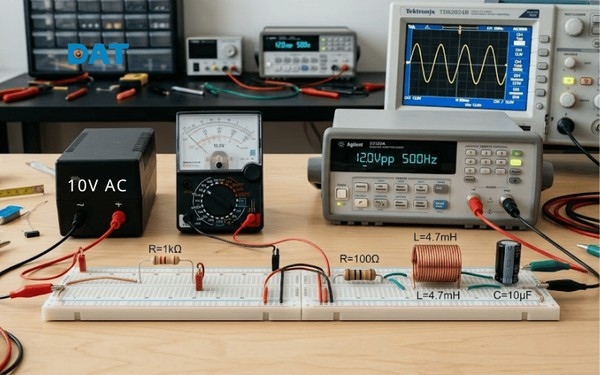

Với một mạch xoay chiều nối tiếp gồm điện trở, cuộn cảm và tụ điện, tổng trở được tính theo công thức tổng quát:

Z = √[R² + (X_L - X_C)²]

Trong đó:

• X_L = 2πfL là cảm kháng của cuộn cảm. Đại lượng này tỷ lệ thuận với tần số f, nghĩa là tần số càng cao, cảm kháng càng lớn.
• X_C = 1/(2πfC) là dung kháng của tụ điện. Ngược lại với cảm kháng, đại lượng này tỷ lệ nghịch với tần số f, tần số càng cao thì dung kháng càng nhỏ.

Trường hợp đặc biệt đáng chú ý: khi tần số f = 0, tức là dòng điện một chiều (DC), ta có cảm kháng X_L = 0 và dung kháng X_C tiến tới vô cùng (∞). Lúc này, tổng trở Z sẽ quay trở về đúng bằng điện trở thuần R. Điều này lý giải vì sao trở kháng được xem là khái niệm mở rộng của điện trở khi chuyển từ mạch DC sang mạch AC.

2.2 Sự khác biệt với điện trở của trở kháng là gì?

3. Case study thực tế - Giải quyết lỗi GRID OVERVOLTAGE bằng kiểm soát trở kháng

Sau khi biết trở kháng là gì, và các công thức quan trọng, hãy đến với case study thực tế và hướng giải quyết của kỹ sư chuyên nghiệp tại công trình.

Bối cảnh sự cố thực tế tại công trình

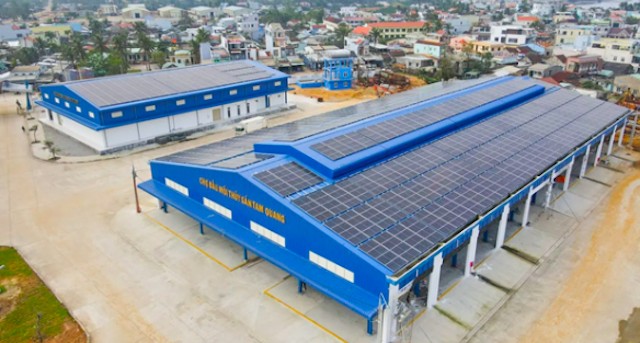

Sự cố xảy ra tại một hệ thống điện mặt trời áp mái nhà xưởng công nghiệp lớn, sử dụng nhiều inverter hoạt động song song.

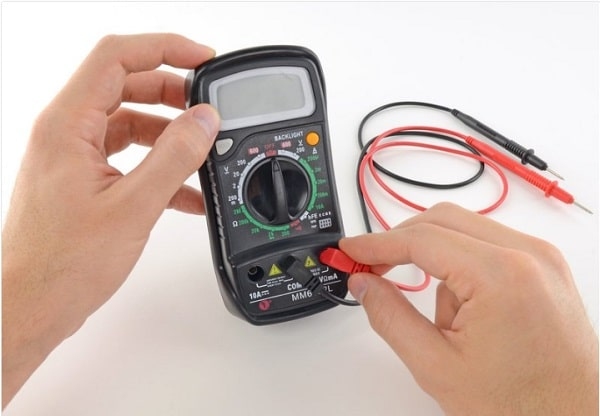

Hiện tượng ghi nhận được: vào khung giờ nắng đỉnh điểm, từ 11g30 đến 12g30, hệ thống đột ngột ngắt mạch, các inverter đồng loạt báo lỗi và dừng hoạt động do quá điện áp lưới (Grid Overvoltage). Điều đáng chú ý là khi đo điện áp lưới tại tủ điện tổng của nhà máy bằng đồng hồ vạn năng, trị số vẫn nằm ở mức an toàn, thấp hơn ngưỡng bảo vệ. Điều này khiến sự cố ban đầu trở nên khó lý giải.

Quy trình chẩn đoán an toàn tại hiện trường sau khi biết trở kháng là gì.

Để xác định nguyên nhân thực sự, đội kỹ sư đã thực hiện quy trình chẩn đoán theo các bước sau:

Bước 1: Ngắt các nguồn phát AC của inverter để cách ly hoàn toàn hệ thống, đảm bảo an toàn trước khi thao tác.

Bước 2: Trang bị đầy đủ đồ bảo hộ cá nhân đạt chuẩn, bao gồm kính bảo hộ và găng tay cách điện, nhằm triệt tiêu rủi ro phóng điện hồ quang trong quá trình kiểm tra.

Bước 3: Sử dụng máy đo trở kháng vòng lặp (Loop Impedance Tester) để kiểm tra trở kháng vòng kín, từ điểm kết nối qua máy biến áp quay về tiếp địa.

Kết quả đo cho thấy: trở kháng đường dây AC nối từ ngõ ra inverter đến điểm đấu nối chung (PCC) ở mức rất cao. Nguyên nhân được xác định là do đơn vị thi công trước đó đã sử dụng dây dẫn AC có tiết diện quá nhỏ so với yêu cầu.

Phân tích nguyên nhân kỹ thuật qua công thức sụt áp

Để lý giải cơ chế gây lỗi, kỹ sư áp dụng công thức tính sụt áp đường dây AC 3 pha:

ΔU = √3 × I × (R_cáp × cosφ + X_cáp × sinφ)

Phân tích cho thấy: khi dòng điện đỉnh I bơm từ inverter vào lưới đạt giá trị cực đại vào giữa trưa - thời điểm nắng gắt nhất - trị số điện trở thuần R_cáp vốn đã lớn do tiết diện cáp nhỏ, đã khiến sụt áp ΔU tăng vọt lên rất cao.

Để duy trì công suất bơm điện vào lưới trong điều kiện sụt áp lớn như vậy, inverter hòa lưới buộc phải tự động tăng điện áp ngõ ra AC của nó lên cao hơn điện áp lưới tại điểm PCC. Chính sự mất cân bằng trở kháng này đã đẩy điện áp đầu ra vượt ngưỡng an toàn cho phép của inverter, kích hoạt cơ chế bảo vệ và ngắt mạch tự động.

Giải pháp xử lý tận gốc của đội ngũ kỹ sư

Dựa trên kết quả chẩn đoán, đội kỹ sư đã triển khai đồng thời hai giải pháp:

Giải pháp 1 - Tái cấu trúc đường dây: Thay thế toàn bộ cáp AC hiện hữu bằng cáp đồng có tiết diện lớn hơn, nhằm đưa mức sụt áp ΔU về dưới ngưỡng quy định, trong khoảng từ 1% đến 2%.

Giải pháp 2 - Lọc sóng hài: Lắp đặt cuộn kháng AC (AC Reactor) đấu nối tiếp trước điểm đấu nối chung (PCC), nhằm thay đổi đặc tính trở kháng của mạch xoay chiều, triệt tiêu hiện tượng cộng hưởng tần số cao phát sinh do các bộ lọc LCL tương tác với trở kháng của máy biến áp.

Kết quả đạt được: Tổng độ méo hài dòng điện (THDi) giảm xuống dưới mức 5%. Hệ thống vận hành trơn tru trong suốt khung giờ nắng đỉnh điểm, không còn xuất hiện hiện tượng ngắt lỗi do quá áp. Đây là lợi ích không thể phủ nhận khi bạn biết trở kháng là gì.

4. Phương pháp đo trạng thái và công cụ đo chuyên dụng

Các phương pháp đo trở kháng chính

Trong thực tế kỹ thuật, có ba phương pháp phổ biến để đo trở kháng:

Phương pháp cầu nối (Bridge Method): phương pháp này sử dụng các mạch cầu, điển hình là cầu Wheatstone, để đo trở kháng với độ chính xác cao. Nguyên lý hoạt động dựa trên việc đưa mạch cầu về trạng thái cân bằng, từ đó suy ra giá trị trở kháng cần đo.

Phương pháp IV (Current-Voltage): đây là phương pháp đo đồng thời điện áp và dòng điện chạy qua linh kiện, sau đó tính toán tổng trở dựa trên định luật Ohm:

Z = V/I

Phương pháp đo RF IV: phương pháp này được dùng để đo trở kháng ở dải tần số cao, thông qua việc sử dụng các đầu nối đồng trục kết hợp với máy phân tích mạng vector (VNA - Vector Network Analyzer).

Giới thiệu thiết bị đo đạc uy tín

Tùy theo mục đích và môi trường sử dụng, kỹ sư sẽ lựa chọn thiết bị đo phù hợp:

• Trong phòng thí nghiệm, để kiểm tra linh kiện và bộ lọc, thiết bị thường được sử dụng là máy đo LCR.
• Tại công trường, để nghiệm thu và kiểm tra an toàn cho hệ thống điện mặt trời (solar), thiết bị chuyên dụng được sử dụng là máy đo trở kháng vòng lặp (Loop Impedance Tester).

Qua những phân tích và case study thực tế ở trên, bạn đã hiểu rõ trở kháng là gì và có thể rút ra một bài học cốt lõi trong thiết kế hệ thống điện mặt trời: đối với phía DC của hệ thống, ta chỉ cần quan tâm đến điện trở thuần R của cáp. Nhưng khi bước sang AC, mọi chuyện không còn đơn giản như vậy - việc tính toán trở kháng Z, bao gồm cả điện trở thuần lẫn cảm kháng, là yếu tố bắt buộc phải thực hiện. Bỏ qua yếu tố này chính là nguyên nhân dẫn đến sụt áp và các sự cố ngắt inverter một cách vô cớ, như đã thấy trong trường hợp thực tế ở Phần 5.

Từ đó, đây là lời khuyên dành cho các chủ đầu tư dự án trước khi tiến hành nghiệm thu và bàn giao vận hành O&M: cần yêu cầu đơn vị thi công tính toán và kiểm tra trở kháng đường dây AC một cách kỹ lưỡng, chứ không chỉ dừng lại ở việc đo điện trở đơn thuần.
