Điện trở cách điện an toàn và tối ưu chi phí vận hành bảo trì

Khi vận hành hệ thống điện công nghiệp lẫn dân dụng, mối nguy hiểm lớn nhất không đến từ những sự cố nhìn thấy bằng mắt thường, mà đến từ sự suy giảm âm thầm của lớp vật liệu cách điện. Theo thống kê, có tới 80% sự cố cháy nổ thiết bị và tai nạn giật điện nguy hiểm bắt nguồn từ hiện tượng rò rỉ điện tích tụ qua thời gian.

Bài viết này sẽ giúp bạn hiểu về điện trở cách điện an toàn đến tiêu chuẩn, quy trình đo và xử lý kỹ thuật một cách an toàn, hiệu quả.

1. Tổng quan về điện trở cách điện an toàn và tầm quan trọng

1.1 Khái niệm

Điện trở cách điện là giá trị thông số biểu thị khả năng cản trở dòng điện rò chạy qua lớp vật liệu cách điện của thiết bị hoặc dây dẫn khi có điện áp đặt vào.

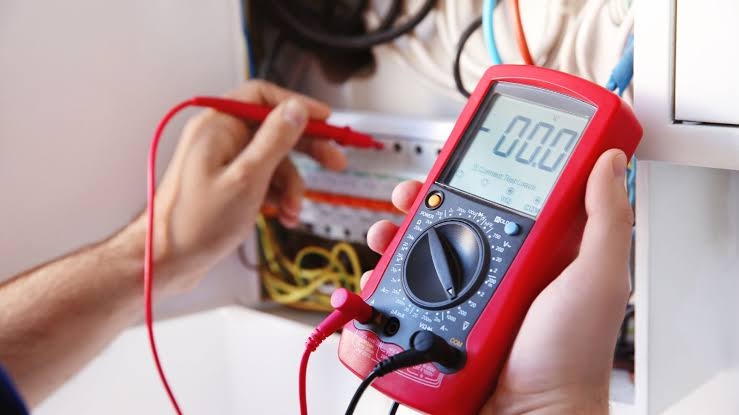

Khái niệm

Khác với điện trở của dây dẫn thông thường chỉ từ vài Ohm đến vài trăm Ohm, điện trở cách điện của thiết bị có giá trị rất lớn. Đơn vị đo tiêu chuẩn bao gồm:

• Megaohm (MΩ ): 1 Ω = 1.000.000Ω (Mức cơ bản cho thiết bị hạ thế).
• Gigaohm (GΩ ): 1GΩ  = 1.000.000.000Ω  (Mức tiêu chuẩn cho thiết bị trung và cao thế).

1.2 Tại sao bắt buộc phải đo điện trở cách điện định kỳ?

• Đảm bảo an toàn tuyệt đối: Đo điện trở cách điện giúp phát hiện trước rủi ro để ngăn ngừa dòng rò, phóng điện bảo vệ tính mạng con người và phòng chống chập cháy nhà xưởng.
• Đánh giá chính xác tình trạng thiết bị: Lớp cách điện của máy biến áp, động cơ hay cáp ngầm luôn chịu tác động từ nhiệt độ, độ ẩm và ứng suất cơ học. Đo thông số này giúp kỹ sư phát hiện sớm dấu hiệu lão hóa, nhiễm ẩm hoặc hư hỏng lớp cách điện.
• Tối ưu chi phí bảo trì & Tuân thủ pháp luật: Việc kiểm định định kỳ giúp doanh nghiệp chủ động lên kế hoạch sửa chữa kịp thời. Bài toán chi phí còn đảm bảo tránh chi phí rủi ro dừng máy đột ngột gây thiệt hại kinh tế hàng tỷ đồng, đồng thời tuân thủ nghiêm ngặt các quy định pháp luật về an toàn vệ sinh lao động và PCCC.

2. Tiêu chuẩn điện trở cách điện an toàn

Để đánh giá một thiết bị có đủ điều kiện vận hành an toàn hay không, kỹ sư phải đối chiếu kết quả đo với các bộ tiêu chuẩn hiện hành.

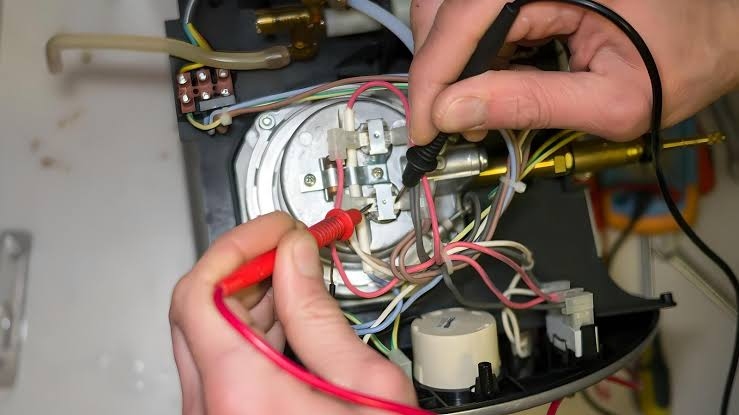

Tiêu chuẩn hiện hành để đo điện trở

1. Quy định theo Tiêu chuẩn Việt Nam (TCVN 6748-1, TCVN 4747-89)

Đối với thiết bị và đường dây điện áp hạ thế và trung thế, tiêu chuẩn Việt Nam quy định cụ thể mức điện áp thử và giá trị điện trở tối thiểu:

• Thiết bị < 600V: Điện áp thử 500V DC, giá trị đạt tối thiểu 0,5 MΩ.
• Thiết bị 600V – 7000V: Điện áp thử 1000V DC.
• Thiết bị > 7000V: Điện áp thử 2500V DC

2. Tiêu chuẩn Quốc tế (IEC & IEEE 43-2013)

• Quy tắc ngón tay cái: 1 MΩ/kV điện áp định mức thiết bị.
• Máy điện quay: Công thức R = kV + 1

3. Chỉ số đánh giá chuyên sâu (DAR & PI)

Đối với các thiết bị công suất lớn hoặc cáp ngầm, giá trị đo tại mốc 60 giây chưa đủ để kết luận. Kỹ sư phải dùng 2 chỉ số phân cực để đánh giá độ ẩm và độ sạch của lớp cách điện:

• Hệ số hấp thụ (DAR): R60s / R15s. Đạt yêu cầu nếu > 1.3.
• Chỉ số phân cực (PI): R10p / R1p. Đạt yêu cầu nếu > 2.0.

3. Hướng dẫn 5 bước đo điện trở cách điện chuẩn kỹ thuật an toàn

Thực hiện đo điện trở cách điện an toàn đòi hỏi sự chính xác và tuân thủ quy định an toàn tuyệt đối. Dưới đây là quy trình 5 bước chuẩn hóa áp dụng tại mọi công trình.

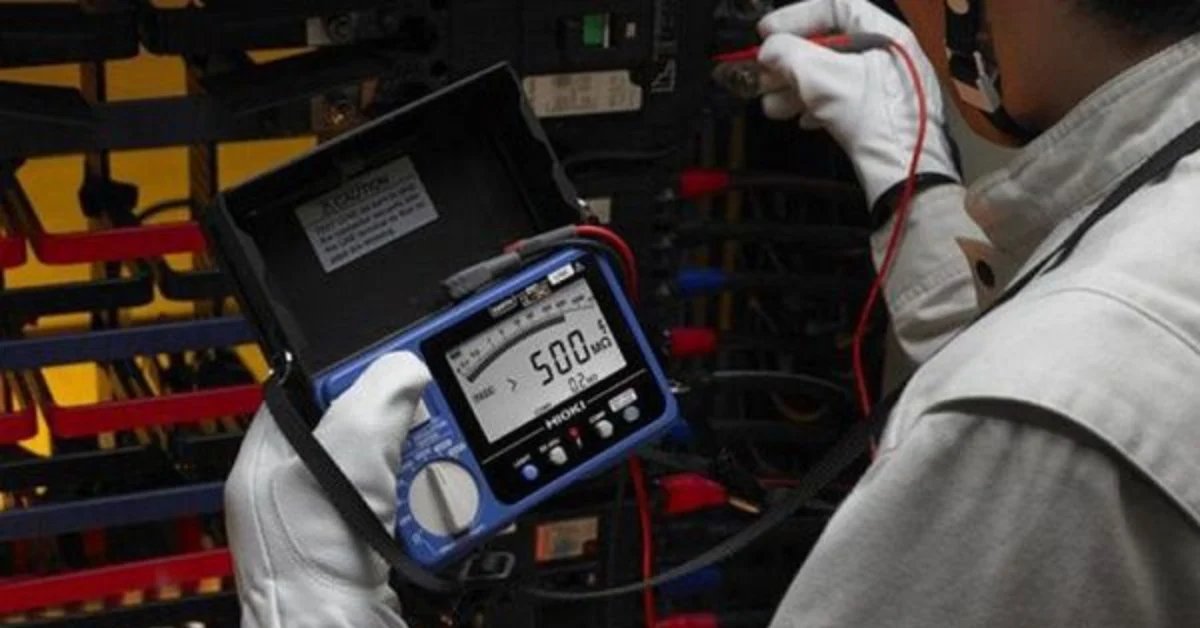

Hướng dẫn đo điện trở cách điện an toàn

Bước 1: Chuẩn bị an toàn & Cách ly mạch

1. Ngắt hoàn toàn nguồn điện cấp vào thiết bị cần đo.
2. Thực hiện quy trình Lock-out/Tag-out (LOTO) – Khóa nguồn và treo biển cảnh báo để tránh việc vô tình bật lại điện.
3. Quan trọng nhất: Sử dụng sào cách điện nối đất để xả toàn bộ điện tích dư còn tồn tại trên thiết bị/đường dây. Nếu bỏ qua bước này, điện tích dư có thể gây giật người thao tác hoặc làm hỏng bo mạch của máy đo.

Bước 2: Vệ sinh bề mặt thiết bị

Dùng khăn khô sạch và dung dịch tẩy rửa chuyên dụng để lau sạch bề mặt sứ xuyên, đầu cốt, vỏ cách điện. Bụi bẩn, dầu mỡ và hơi ẩm bám trên bề mặt sẽ tạo thành đường dẫn dòng rò bề mặt (surface leakage current), làm cho giá trị đo thực tế bị sụt giảm nặng nề dù chất lượng cách điện bên trong vẫn tốt.

Bước 3: Đấu nối Megohmmet (Mega Ôm Kế)

Kết nối các dây đo của thiết bị chuyên dụng Megohmmet theo đúng nguyên tắc:

• Đầu dương (+ / Line): Nối vào phần dẫn điện của thiết bị (lõi đồng, thanh cái, cuộn dây pha).
• Đầu âm (- / Earth): Nối vào phần vỏ kim loại của thiết bị hoặc hệ thống tiếp địa (Đất).
• Đầu bảo vệ (G / Guard): Nối vào vòng chắn bảo vệ bề mặt cách điện (nếu có) để triệt tiêu dòng rò bề mặt khi đo các thiết bị điện áp cao.

Bước 4: Thiết lập & Tiến hành đo

1. Chọn cấp điện áp thử phù hợp với cấp điện áp định mức của thiết bị theo tiêu chuẩn.
2. Nhấn nút đo (Test/Start) và giữ điện áp thử.
3. Ghi nhận giá trị hiển thị trên màn hình tại các mốc thời gian: 60 giây hoặc theo thời gian quy định của DAR/PI.

Bước 5: Kết thúc & Xả điện tích sau đo

1. Ngắt điện áp thử trên máy đo.
2. Vì quá trình đo bằng dòng trực tiếp đã tích một lượng điện dung lớn trên thiết bị, bạn bắt buộc phải dùng dây tiếp địa nối cực dẫn điện xuống đất tối thiểu từ 1 đến 5 phút để xả sạch điện tích dư. Bỏ qua bước này sẽ gây nguy hiểm chết người cho người tháo dây đo.

4. Các yếu tố cần lưu ý khi đo điện trở cách điện

Kết quả đo điện trở cách điện không cố định mà biến đổi theo môi trường và điều kiện vật lý. Kỹ sư cần nắm rõ 4 yếu tố này để tránh đánh giá sai lệch.

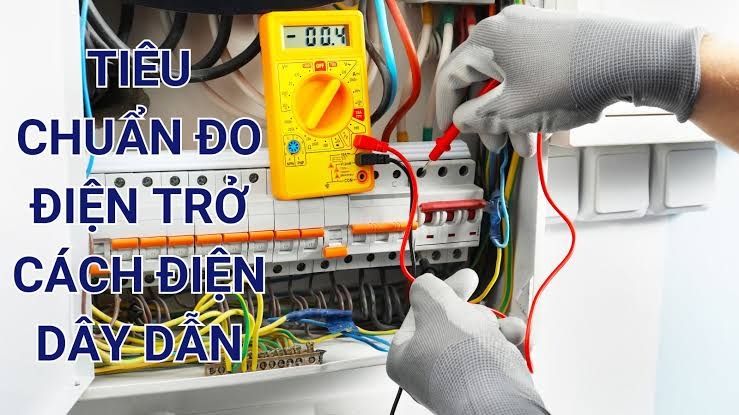

Các lưu ý khi đo điện trở thiết bị

4.1 Nhiệt độ môi trường và thiết bị

Khi nhiệt độ tăng, các phân tử cách điện dao động mạnh hơn, dòng rò gia tăng làm giá trị điện trở cách điện giảm mạnh. Do đó, mọi giá trị đo ở các nhiệt độ khác nhau bắt buộc phải được hiệu chuẩn quy đổi về nhiệt độ tham chiếu tiêu chuẩn về 20 độ C trước khi so sánh.

4.2 Độ ẩm môi trường

Độ ẩm tương đối của không khí > 65% có thể làm sụt giảm giá trị đo từ 10% đến 20%. Hơi nước ngưng tụ trên bề mặt vật liệu cách điện tạo thành một lớp màng dẫn điện mỏng làm gia tăng dòng rò bề mặt. Luôn ghi lại độ ẩm môi trường tại thời điểm đo.

4.3 Thời gian tác dụng của điện áp thử

Khi đặt điện áp DC vào vật liệu cách điện, dòng điện tổng chạy qua gồm 3 thành phần: Dòng nạp điện dung, dòng phân cực điện môi và dòng rò thực sự.

• Ở những giây đầu tiên, dòng nạp điện dung rất lớn khiến điện trở đo được rất thấp.
• Theo thời gian, dòng nạp giảm dần về 0, điện trở tăng dần và ổn định sau 60 giây. Đo quá ngắn sẽ cho kết quả sai lệch, phản ánh không đúng chất lượng cách điện.

4.4 Tuổi thọ & Tình trạng vật liệu

Hiện tượng lão hóa nhiệt, hiện tượng phóng điện cục bộ (Partial Discharge), cùng các ứng suất cơ học qua nhiều năm vận hành sẽ làm nứt vỡ, đứt gãy các chuỗi polymer trong vật liệu cách điện. Điều này làm gia tăng vĩnh viễn dòng rò qua thân vật liệu, không thể phục hồi bằng cách vệ sinh hay sấy khô.

5. Các phương pháp đo điện trở cách điện an toàn phổ biến hiện nay

Tùy thuộc vào thiết bị sẵn có và yêu cầu kỹ thuật, bạn có thể áp dụng một trong ba phương pháp đo: Đo trực tiếp, đo gián tiếp và đo tăng áp từng cấp.

1. Phương pháp đo trực tiếp (Dùng máy Megohmmeter)

• Cách thực hiện: Sử dụng các thiết bị đo điện trở cách điện chuyên dụng (Mega Ôm kế). Thiết bị sẽ tự động phóng một dòng DC cao áp ở mức cài đặt và hiển thị trực tiếp giá trị MΩ hoặc GΩ trên màn hình.
• Đánh giá: Phương pháp đo trực tiếp cho độ chính xác cao nhất, thao tác nhanh chóng, an toàn và tích hợp sẵn các tính năng tự động tính toán DAR, PI. Đây là phương pháp bắt buộc trong kiểm định chuyên nghiệp.

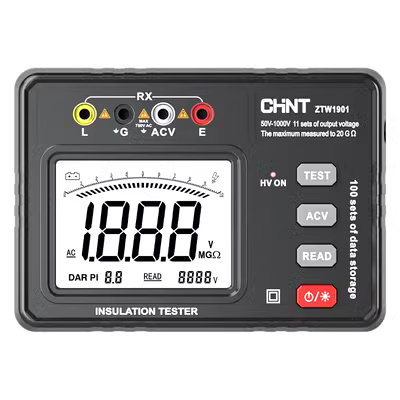

Máy Megohmmeter đo điện trở

2. Phương pháp đo gián tiếp (Dùng Vôn kế và Ampe kế)

• Cách thực hiện: Áp dụng khi không có máy đo Megohmmeter chuyên dụng. Kỹ sư sử dụng một nguồn điện DC ổn định kết hợp với Ampe kế cực tiểu (Micro-Ampe kế) để đo dòng rò Ohm (Rcđ = Uđ / Irò)  và Vôn kế để đo điện áp. Giá trị điện trở cách điện được tính bằng định luật Ohm:
• Đánh giá: Phức tạp, dễ xảy ra sai số do điện trở nội của thiết bị đo và tiềm ẩn nguy cơ mất an toàn nếu không kiểm soát tốt nguồn DC ngoài.

3. Phương pháp đo tăng áp từng cấp (Step Voltage)

• Cách thực hiện: Áp dụng điện áp thử tăng dần theo từng nấc (Ví dụ: 500 V -> 1000V -> 1500V -> 2500V), mỗi nấc duy trì trong 60 giây.
• Đánh giá: Giúp phát hiện các khiếm khuyết cơ học hoặc nứt vỡ tiềm ẩn bên trong lớp cách điện. Nếu cách điện tốt, giá trị điện trở sẽ giữ nguyên ở các mức điện áp khác nhau. Nếu cách điện bị tổn thương, khi tăng điện áp cao, dòng rò sẽ tăng vọt dẫn đến giá trị Rcđ bị sụt giảm đột ngột.

Kiểm tra điện trở cách điện an toàn không chỉ đơn thuần là một thao tác kỹ thuật đo đạc, mà là lớp lá chắn bắt buộc bảo vệ tính mạng con người, tài sản và sự vận hành liên tục của toàn bộ hệ thống điện. Việc duy trì lịch trình đo định kỳ 6 tháng hoặc 12 tháng/lần giúp doanh nghiệp phát hiện sớm các nguy cơ tiềm ẩn, tối ưu hóa chi phí vận hành và phòng ngừa hoàn toàn các sự cố cháy nổ thảm khốc.

Khuyến nghị thực hành kỹ thuật:

1. Luôn đặt an toàn lên hàng đầu: Tuân thủ nghiêm ngặt quy trình 5 bước, đặc biệt là công đoạn xả điện tích trước và sau khi đo.
2. Chuẩn hóa điều kiện đo: Luôn ghi nhận nhiệt độ, độ ẩm môi trường và hiệu chuẩn giá trị đo về nhiệt độ tiêu chuẩn 20 độ C
3. Đầu tư thiết bị đạt chuẩn: Chỉ sử dụng các dòng máy đo cách điện uy tín đã được kiểm định/hiệu chuẩn định kỳ theo quy định của Nhà nước để đảm bảo kết quả đo có giá trị pháp lý và độ tin cậy tuyệt đối.
