Điện trở cách điện là gì? Chủ động tối ưu bảo trì hệ thống điện

Chỉ một sự cố rò rỉ điện nhỏ do suy giảm lớp cách điện ở dây dẫn hoặc thiết bị có thể dẫn đến tổn thất hàng trăm triệu đồng do dừng máy, thậm chí đe dọa tính mạng con người. Vì vậy hiểu điện trở cách điện là gì có vai trò vô cùng quan trọng. Bài viết sau sẽ cung cấp cho bạn cái nhìn toàn diện, và cách đo kiểm thực chiến.

1. Tổng quan về điện trở cách điện là gì?

Điện trở cách điện là một thông số đo lường khả năng của một vật liệu trong việc ngăn chặn dòng điện chạy qua nó. Nói cách khác, điện trở cách điện phản ánh tính chất cách điện của vật liệu. Các vật liệu có điện trở cách điện cao sẽ cản trở dòng điện và được sử dụng trong các ứng dụng cần cách điện tốt, như trong dây dẫn, thiết bị điện và linh kiện điện tử.

Thông số này phản ánh chất lượng lớp cách điện giữa các phần dẫn điện (như giữa pha với pha) hoặc giữa phần dẫn điện với đất (giữa pha với vỏ thiết bị)

Nguyên lý hoạt động:

Dựa trên định luật Ohm cơ bản Ohm (R = U/I)

Khi kiểm tra, ta sẽ đặt một điện áp xoay chiều hoặc một chiều (DC) mức cao lên vật liệu cho dòng điện chạy qua. Bằng cách đo chính xác dòng điện rò (I) cực nhỏ này, ta sẽ tự tính toán ra giá trị điện trở cách điện R.

Do điện áp xoay chiều mức cao (thường 250V, 500V, 1000V), I cực nhỏ nên giá trị điện trở đo được là cực kỳ lớn. Vì vậy, đơn vị đo tiêu chuẩn thường dùng là Megaohm (MΩ) hoặc Gigaohm (GΩ).

2. Tại sao đo điện trở cách điện là bắt buộc?

Quá trình “phòng bệnh hơn chữa bệnh” hay bảo trì tại mọi nhà máy, công trình, việc kiểm tra điện trở cách điện là danh mục bảo trì bắt buộc vì những nguyên nhân sau:

• Đảm bảo an toàn tuyệt đối: Việc đo điện trở ngăn ngừa nguy cơ phóng điện, chập cháy, nổ thiết bị, bảo vệ mạng sống con người khỏi tai nạn điện giật
• Đánh giá tình trạng thiết bị: Phát hiện thiết bị có bị lão hóa hay không, có bị nhiễm ẩm, nứt vỡ hoặc hư hỏng lớp cách điện không. Việc này rất quan trọng để ngăn ngừa ảnh hưởng đến toàn bộ hệ thống và quá trình vận hành trơn tru của dây chuyền sản xuất
• Tối ưu vận hành & bảo trì: Hỗ trợ việc lập kế hoạch đơn giản hơn, chuyển từ “sửa chữa sự cố” sang “bảo trì dự đoán”, giảm thời gian dừng máy “downtime” ngoài ý muốn.
• Tuân thủ pháp lý quy định: Việc đo điện trở cách điện là đơn vị đang thực hiện nghiêm và đầy đủ các tiêu chuẩn an toàn điện quốc gia và quốc tế (TCVN, IEC).

3. Tiêu chuẩn điện trở cách điện mới nhất bạn cần nắm rõ (TCVN, IEC)

Tiêu chuẩn điện trở cách điện là gì? Quy chuẩn kỹ thuật để đánh giá lớp cách điện “đạt” hay “không đạt”:

3.1 Quy định theo cấp điện áp (V)

• Hệ thống điện áp ≤ 250V: Điện trở tối thiểu phải đạt 0.5 MΩ.
• Hệ thống điện áp ≤ 500V: Điện trở tối thiểu phải đạt 1 MΩ.
• Thiết bị và đường dây đang vận hành: Không được nhỏ hơn 1 MΩ/kV(Ví dụ: Động cơ 6kV vận hành yêu cầu tối thiểu 6MΩ).

3.2 Lựa chọn điện áp thử tương ứng

•  Thiết bị < 600V: Sử dụng điện áp thử 500V DC.

• Thiết bị 600V – 7000V: Sử dụng điện áp thử 1000V DC.
• Thiết bị > 7000V: Sử dụng điện áp thử 2500V DC

3.3 Các chỉ số đánh giá chuyên sâu hơn

Để đánh giá các máy điện quay, máy biến áp lớn, việc đo tức thời là chưa đủ, vì vậy các kỹ sư thường sử dụng 2 chỉ số tiêu chuẩn là hệ số hấp thụ và chỉ số phân cực.

• Hệ số hấp thụ DAR= R60s / R15s, yêu cầu DAR > 1.3 là đạt chất lượng
• Chỉ số phân cực PI=R10phút / R1phút, yêu cầu PI> 2.0 thể hiện cách điện rất tốt, không bị ẩm

4. Tìm hiểu các yếu tố ảnh hưởng đến kết quả đo điện trở cách điện là gì?

Trên thực tế, có nhiều yếu tố ảnh hưởng đến kết quả đo do tác động của môi trường như:

• Nhiệt độ: Khi nhiệt độ tăng lên, sự linh hoạt của các electron tự do trong chất cách điện tăng, khiến dòng rò tăng và điện trở giảm. Vì vậy điện trở cách điện tỷ lệ nghịch với nhiệt độ.
• Độ ẩm và bụi bẩn: Hơi nước ngưng tự kết hợp với bụi bẩn bám trên bề mặt của thiết bị tạo thành đường dẫn dòng dò bề mặt, làm sụt giảm nghiêm trọng giá trị đo được
• Điện tích dư: Điện tích còn sót từ quá trình vận hành hoặc lần đo trước nếu không được xả đi hết sẽ làm biến thiên kết quả đo và gây nguy hiểm cho người thao tác.

5. Phương pháp và quy trình đo chuẩn kỹ thuật

5.1 Phương pháp đo

Ta có các phương pháp đo trực tiếp, đo gián tiếp và thử nghiệm tăng áp theo cấp.

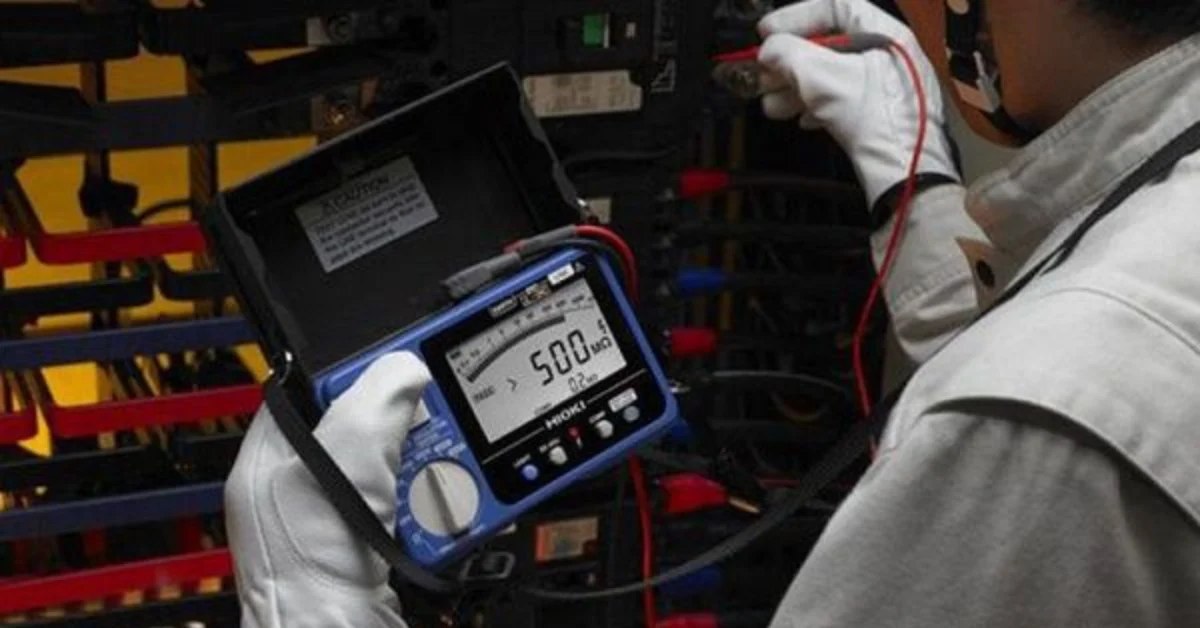

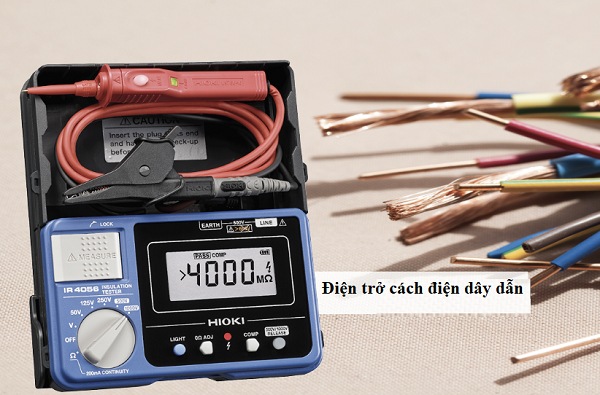

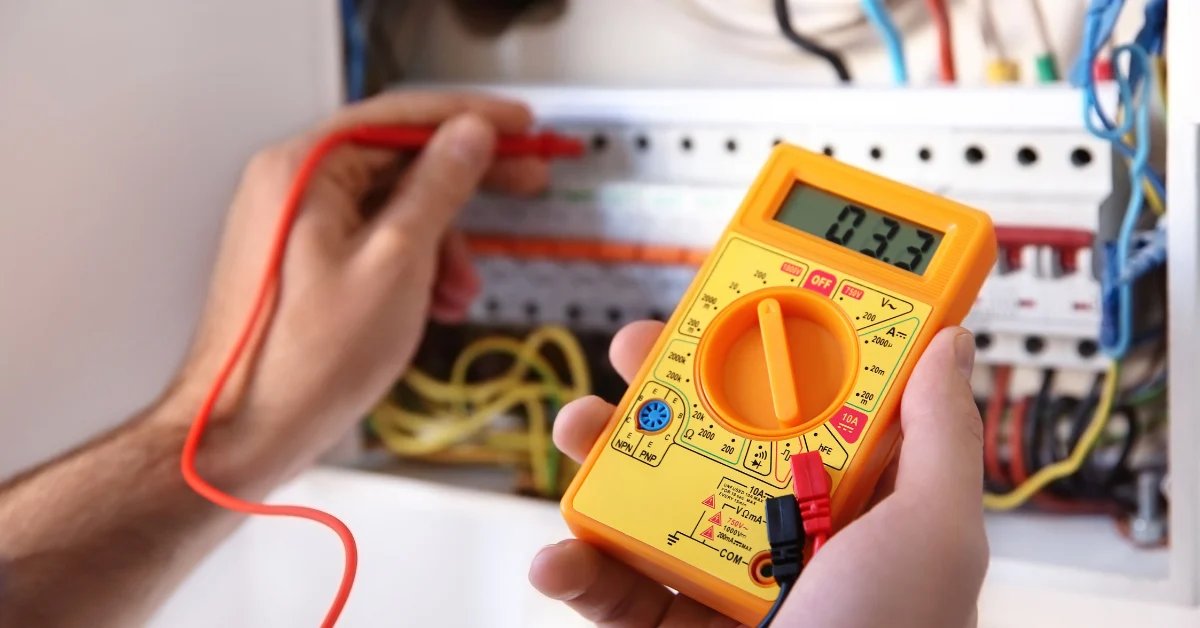

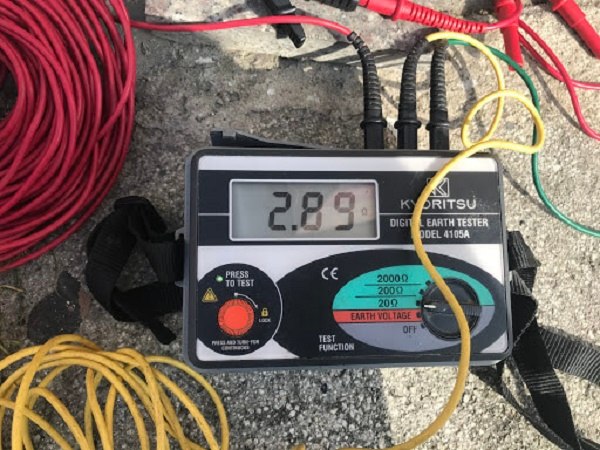

• Đo trực tiếp: Sử dụng đồng hồ đo điện trở cách điện chuyên dụng như Megohmmeter đọc ngay giá trị hiển thị.
• Đo gián tiếp: Sử dụng vôn kế và ampe kế nhạy cao để đo trực tiếp dòng rò sau đó tính R bằng định luật Om.
• Phương pháp đo thử nghiệm tăng áp theo cấp: Bằng cách tăng dần điện áp thử theo từng nấc, có thể giúp phát hiện các vết nứt tiềm ẩn hoặc khuyết tật của bên trong lớp cách điện.

5.2 5 bước an toàn để đo điện trở cách điện là gì?

Bước 1: Chuẩn bị an toàn

Ngắt hoàn toàn nguồn điện, cách ly thiết bị cần đo khỏi hệ thống mạch. Sau đó tiến hành tiếp địa xả hết điện tích dư còn tồn đọng để đảm bảo an toàn.

Bước 2: Vệ sinh bề mặt

Vệ sinh bề mặt để triệt tiêu dòng rò bề mặt. Làm sạch bề mặt sứ xuyên, vỏ thiết bị và các điểm tiếp xúc bằng giẻ khô bọc dung dịch tẩy rửa chuyên dụng nhằm loại bỏ bụi bẩn và độ ẩm gây ra sai số.

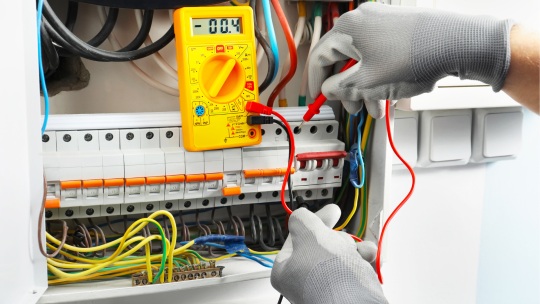

Bước 3: Đấu nối dây đo

Kẹp các đầu đo của máy Megaomet vào đúng vị trí cần kiểm tra (ví dụ 1 đầu vào cuộc dây, 1 đầu kẹp vỏ kim loại tiếp địa)

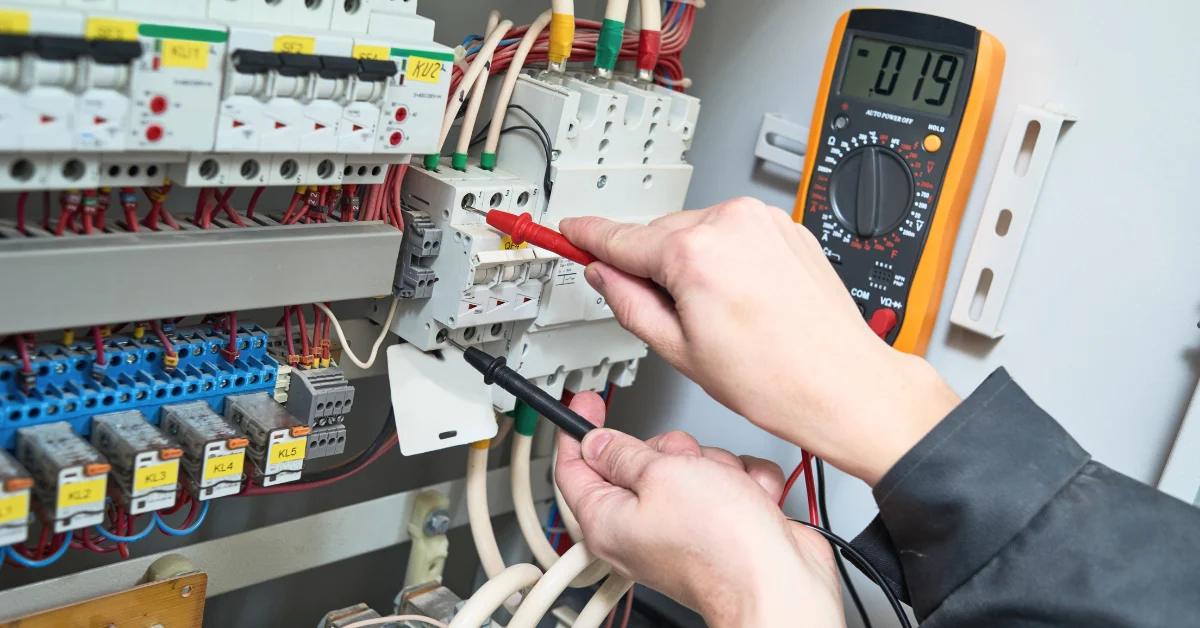

Bước 4: Thực hiện đo
Thiết lập dải điện áp thử phù hợp, nhấn nút đo. Giữ điện áp và chờ giá trị trên màn hình ổn định (thời gian chuẩn để xem kết quả là sau 60 giây).

Bước 5: Kết thúc và xả nạp

Cuối cùng, cần đảm bảo an toàn sau khi đo. Ghi nhận thông số và tắt máy đo, bắt buộc dùng dây tiếp địa xả điện tích dư trên thiết bị một lần nữa trước khi tiến hành tháo dây đo.

5. Lưu ý quan trọng trong quá trình đo và các lỗi thường gặp

• Lỗi kỹ thuật: Không tách rời các linh kiện bán dẫn hoặc thiết bị điện tử nhạy cảm trước khi đo (điện áp thử 500V-1000V có thể làm cháy bo mạch); chọn sai điện áp đo và đọc kết quả quá sớm.
• Phân tích xu hướng: Khi đánh giá, cần dựa trên hồ sơ dữ liệu đo qua từng năm, không nên chỉ đánh giá dựa vào một con số tức thời. Sự suy giảm giá trị điện trở cách điện là cảnh báo thiết bị sắp hỏng cần phải sửa chữa thay thế để tránh ảnh hưởng hoạt động của cả hệ thống.
• An toàn cá nhân: Cần trang bị các phương tiện bảo hộ cần thiết (PPE) như găng tay cách điện, kính bảo hộ và kiểm tra tem hiệu chuẩn còn hiệu lực của máy đo trước khi sử dụng máy.

Tóm lại, biết kiểm tra điện trở cách điện là gì sẽ giúp bạn đo đạc, bảo vệ an toàn cho con người, tài sản và ngăn ngừa sự cố thiết bị có thể gây ra thiệt hại hàng trăm triệu đồng. Đây là lá chắn mà các kỹ sư cần phải nắm vững để chủ động chứ không bị động kiểm soát hoàn toàn tính tin cậy của hệ thống điện tại cơ quan của mình.
